Dettagli:
|
| Modello: | VE9 | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Applicazione: | Energia solare | Luogo di origine: | Changzhou, Cina |
| Driver: | Cambio planetario | Certificato: | ISO9001, CE |
| Colore: | come richiesto | Contraccolpo: | ≤0.1° |
| Evidenziare: | 130 KN che vuotano sopportando azionamento,Cambio planetario che vuota sopportando azionamento,130 KN hanno accluso l'azionamento di vuotamento |
||

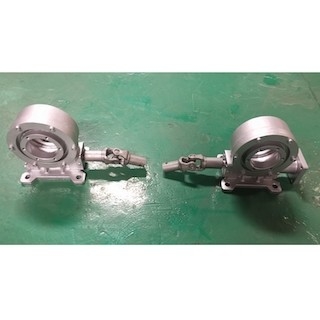

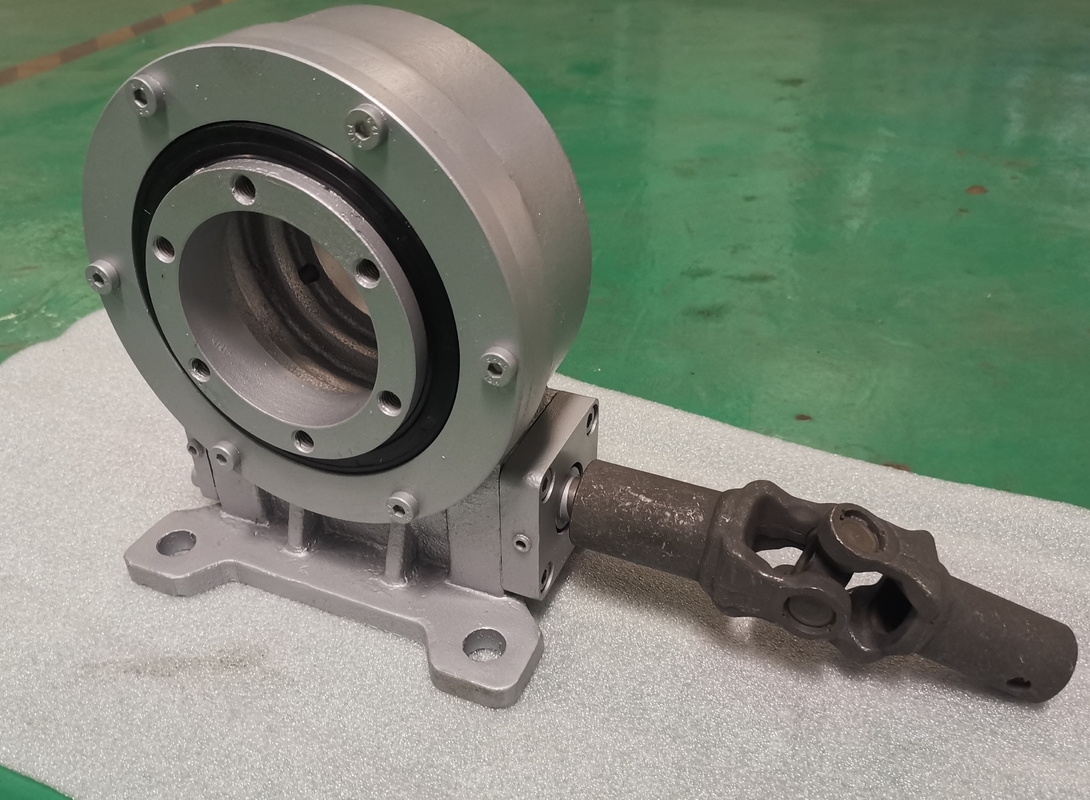

61/1 di sopportare verticale di vuotamento dell'ingranaggio a vite di rapporto con la Camera inclusa per gli inseguitori solari
Azionamento di pantano dell'ingranaggio a vite
L'azionamento di vuotamento ha un ingranaggio radiale guidato dal verme. I denti dell'incontrare dell'ingranaggio le scanalature nel verme e, mentre il verme gira, nell'ingranaggio inoltre gira. Le caratteristiche comuni per gli azionamenti differenti di vuotamento possono includere un verme a forma di clessidra, che spesso è considerato più efficiente perché il dente multiplo sull'ingranaggio può essere impegnato immediatamente. Altre caratteristiche possono comprendere una barriera di sicurezza destinata per tenere i meccanismi puliti, i nostri azionamenti di vuotamento è IP66. Il motore o l'elemento motore, come la filatura di un generatore eolico, anche ha potuto cambiare la progettazione specifica di un azionamento di vuotamento.
In generale, lo scopo degli azionamenti differenti di vuotamento è di cambiare il movimento assiale a movimento radiale. Secondo il numero dei fili sul verme ed il numero dei denti sull'ingranaggio, la velocità ed il potere della forza assiale saranno convertiti in forza radicale specifica. Secondo l'applicazione, un azionamento di vuotamento potrebbe essere utile per l'amplificazione della coppia di torsione che gira un meccanismo.
Parametri tecnici degli azionamenti di vuotamento VE9
| Modello: | VE9 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 4300 N.m |
| Inclinazione della coppia di torsione di momento | 16 K N.m | Tenuta della coppia di torsione | 27,2 K N.m |
| Valutazione assiale statica | 60 KN | Valutazione radiale statica | 130 KN |
| Valutazione assiale dinamica | 30 KN | Valutazione radiale dinamica | 65 KN |
| Rapporto di marce | 61:1 | Efficienza | 40% |
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione | IP | WorkingTep. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 251 |
Imballaggio e spedire
Consolidato in caso del compensato, sedentesi sul pallet del compensato in contenitore di compensato.
Regoli alla vostra richiesta.
Termine di consegna: Generalmente 5-10 giorni se le merci sono in azione. 20-45 giorni se le merci non sono in azione. Sono secondo le quantità.
Pacchetto: Imballaggio dell'esportazione generale, o imballaggio su misura come vostra richiesta
