Dettagli:
|
| Modello: | 9 pollici | Rapporto di marce: | 61:1 |
|---|---|---|---|
| applicazione: | Singolo sistema di tracciamento solare | Luogo di origine: | Changzhou, Cina |
| Driver: | Motore di CC | Installazione: | Verticale |
| Colore: | Come richiesto | Contraccolpo: | ＜0,03° |
| Evidenziare: | slewing drive for solar tracking system,solar tracker drive |
||

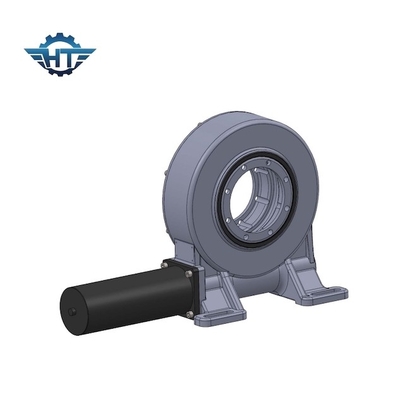

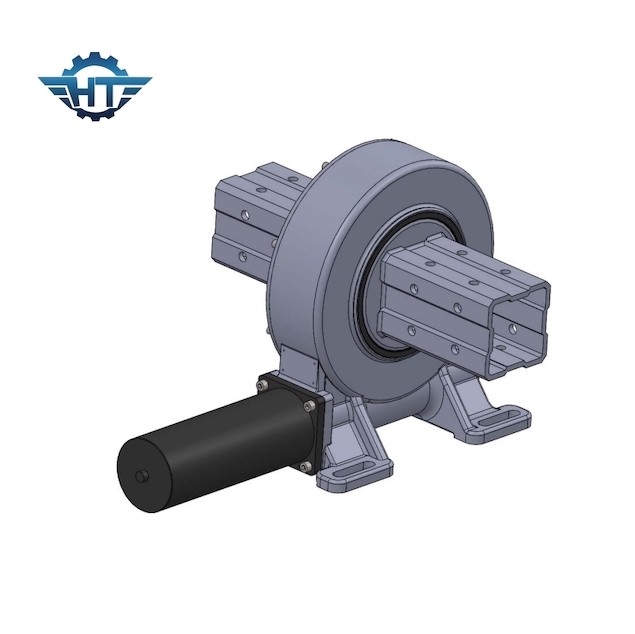

Piccolo riduttore a vite senza fine montato in verticale per un singolo sistema di inseguimento solare
Descrizione del piccolo riduttore a vite senza fine
L'unità di rotazione è un design compatto applicato nell'industria solare in scala.Può essere applicato anche in applicazioni mobili, inclusi ascensori, gru di sollevamento e macchine per pavimentazione, satelliti, robot, industriali, ecc. Offriamo un'ampia gamma di unità di rotazione per soddisfare le specifiche e le esigenze dei nostri clienti.Le nostre unità di rotazione garantiscono sicurezza, affidabilità e disponibilità.
L'ingranaggio e la vite senza fine sono in contatto in una condizione di maglia quasi perfetta.Ciò a sua volta consentirà un trasferimento altamente efficiente della forza motrice, una distribuzione uniforme del carico e un livello molto impressionante di precisione di posizionamento nell'azionamento di rotazione.
Parametri di prestazione del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Coppia di uscita nominale (Nm) | Coppia di mantenimento (kN.m) | Coppia di ribaltamento (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Livello) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 251 kg |
Vantaggi
1. Rotazione di 360 gradi
2. Collegamento di un motore di azionamento dal lato sinistro o destro,
3. Durante l'installazione non è necessario regolare il gioco degli ingranaggi;questo è già impostato dal produttore prima della fabbrica
4. Installazione semplice e manutenzione ridotta
5. Utilizzo razionale dello spazio
6. L'ingranaggio è autobloccante;quindi non è necessario un freno
7. Metodo facile e fluido di avvio e arresto
8. Alta precisione
