Dettagli:
|
| Modello: | SE1 | Tenuta della coppia di torsione: | 1800 nanometro |
|---|---|---|---|
| Inclinazione della coppia di torsione: | 1000 Nm | Coppia di torsione dell'uscita: | 400 Nm |
| Carico assiale statico: | 22 kN | Carico radicale statico: | 12 kN |
| Materia prima: | Quarto | Peso: | 6 CHILOGRAMMI |
| Evidenziare: | solar slew drive,slewing drive for solar tracking system |
||
Azionamento di piccola dimensione di pantano di rendimento elevato per energia rinnovabile solare
Descrizione di piccola dimensione dell'azionamento di pantano

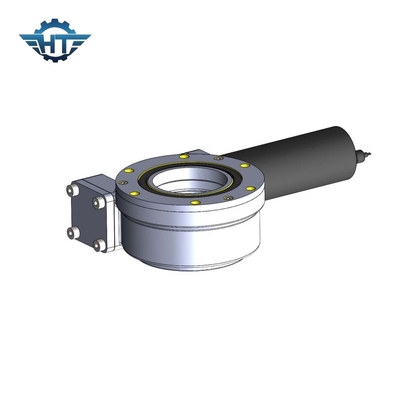

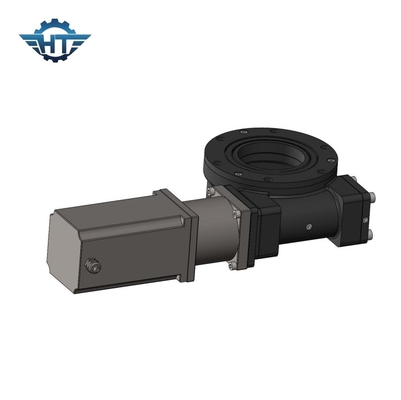

Il dispositivo dell'azionamento di vuotamento è un meccanismo di trasmissione interamente circonferenziale della decelerazione di vuotamento che integra un'alimentazione movente. Il dispositivo dell'azionamento di vuotamento utilizza il cuscinetto di vuotamento come un seguace della trasmissione e collegamento del meccanismo. La fonte movente e l'intelaiatura e l'altro anello è usata come sia il seguace della trasmissione che la base del collegamento della parte mobile determinata, di modo che il cuscinetto stesso di vuotamento è un collegamento di vuotamento di interamente circonferenza e l'alimentazione movente e le parti principali della trasmissione le rende un meccanismo di trasmissione universale della decelerazione che integra le funzioni di rotazione, della decelerazione e di azionamento ed allo stesso tempo ha una struttura semplice ed è conveniente da fabbricare e mantenere. L'immagine mostra due azionamenti tipici dell'oscillazione.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Scheda dell'azionamento di vuotamento SE1
| Modello | SE1 |
| Rapporto | 32:1 |
| Coppia di torsione della potenza nominale (N.m) | 400 |
| Inclinando coppia di torsione (N.m) | 1000 |
| Tenendo coppia di torsione (N.m) | 1800 |
| Carico assiale (kN) | 22 |
| Carico radiale (kN) | 12 |
| Efficienza | 40% |
| Precisione (°) | 0,1 |
| Autobloccante | Sì |
| Peso (chilogrammi) | 6 |
| Fori dell'installazione | 6*M8 |
| Diametro del cerchio concentrare | Φ 40 millimetri |
| Foro interno | Φ 30 millimetri |
| Temperatura del lavoro | - 30℃ ~+80℃ (il grasso speciale facoltativo ha utilizzato nei posti più freddi o più caldi) |
| Politica della garanzia | 5 anni, estensione della garanzia disponibile |
Nell'acquistare un azionamento di vuotamento, dovete conoscere i seguenti parametri:
1 coppia di torsione
2 GIRI/MIN.
Riduttore di vuotamento 3
