Dettagli:
|
| Modello: | SE3 | Auto-serratura: | Sì |
|---|---|---|---|
| Certificato: | ISO9001, CE | Garanzia: | 5~10 anni |
| Materiale: | Quarto | Applicazione: | Singolo sistema di tracciamento di Sun di asse |
| Colore: | Su misura | Accuratezza: | ≤0.15 |
| Evidenziare: | solar tracker drive,solar slew drive |
||

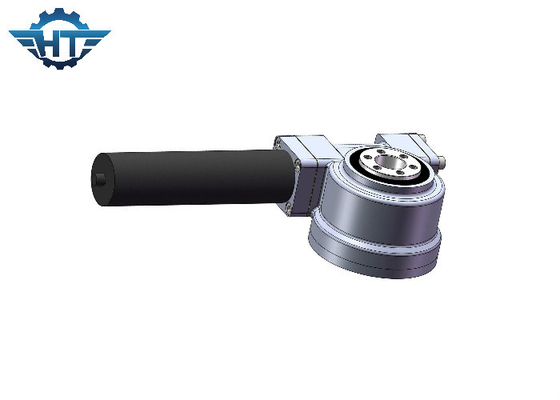

Piccolo ingranaggio di azionamento di pantano del singolo verme SE3 per il singolo sistema di tracciamento di Sun di asse
Piccola descrizione dell'azionamento di pantano del singolo verme
L'azionamento di vuotamento di serie del Se è un genere di grande azionamento rotatorio con la struttura speciale, che può sopportare il grande carico assiale, carico radiale e del capovolgimento momento allo stesso tempo. Ha molte funzioni, come supportare, girando, guidare, riparante ecc. In linea generale, il cuscinetto di vuotamento può applicarsi nelle macchine di CNC, nel macchinario di costruzione, in robot, in antenna satellitare, nell'energia solare, nell'energia eolica ecc.
Quando un azionamento di vuotamento è utilizzato nell'industria a energia solare, gli utenti devono scegliere ideale secondo l'area reale dei pannelli solari. l'azionamento di vuotamento di 3 pollici è adatto a sistema di energia solare che viene con un pannello solare da 3 - 5 m2, a 7 pollici per il pannello solare di 10-17 m2, a 9 pollici per 18-30 m2, a 12 pollici per 31-45 m2 e a 14 pollici per 46-60 m2. Questi sono forniti per il vostro riferimento. Per più specifico e informazione dettagliata, contattimi prego direttamente.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Installazione
Gli azionamenti di pantano del Se possono essere montati in due modi diversi, verticalmente o orizzontalmente che è basato sul evalution del livello della protezione e sulla richiesta dell'installazione del progetto
