Dettagli:
|
| Tipo: | VE9 | Materiale: | 42CrMo o 50Mn |
|---|---|---|---|
| Garanzia: | 5~10 anni | Dimensione: | A 3 pollici ad a 25 pollici |
| Tipo di dente: | Dente elicoidale | Motore: | Motore di CC |
| Colore: | Cliente richiesto | Applicazione: | Sistema di tracciamento solare di PV di 2 ritratti |
| Evidenziare: | Azionamento solare di pantano del motore dell'ingranaggio 24VDC,Azionamento solare di pantano dell'inseguitore VE7,Azionamento solare di pantano del dente elicoidale |
||

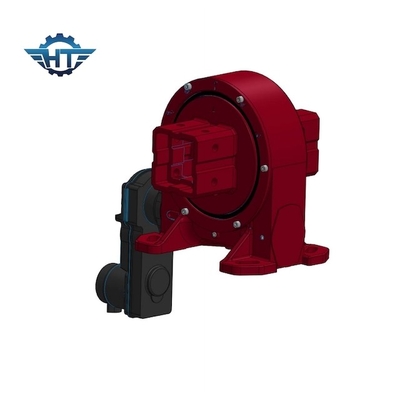

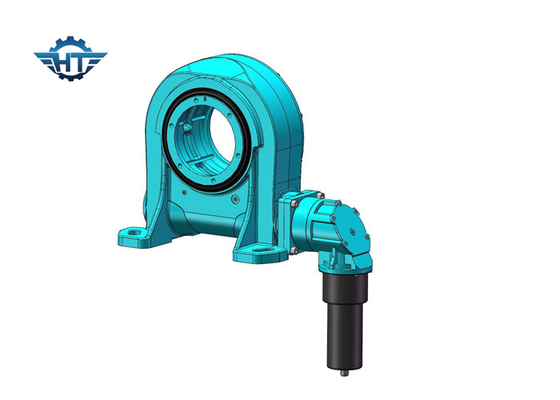

L'inseguitore solare VE7 ha ucciso l'azionamento con il motore dell'ingranaggio 24VDC per il sistema di tracciamento solare di PV di 2 ritratti
Descrizione solare dell'azionamento di pantano dell'inseguitore VE7
Gli azionamenti del vuotamento di Hangtuo impiegano la tecnologia di precisione che fornisce un grande rapporto in una singola fase di sistema d'ingranaggi. Il cuscinetto e gli ingranaggi sono montati in un basso profilo, auto-conservando e pronto--installano l'alloggio. Abbiamo la capacità per fornire le soluzioni personalizzate per le applicazioni specifiche.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche
Questi prodotti alto-adattabili inoltre caratterizzano la forte resistenza di scossa, la prestazione di lunga vita, la rotazione regolare, sopportare la protezione e le opzioni sigillate dell'azionamento.
Applicazioni
I nostri prodotti comprendono gli azionamenti di vuotamento e le componenti relative, che pricipalmente si applicano nei sistemi di tracciamento solari di singolo o asse doppio, nei veicoli della costruzione, nel macchinario del porto, in veicoli modulari e nei piccoli sistemi di energia eolica.
Gli azionamenti/riduttori di vuotamento stanno scegliendi dal cliente dalla casa ed a bordo per i sistemi di tracciamento termici solari di PV/CPV/CSP dovuto la combinazione di anello di vuotamento con l'albero a vite continua della clessidra, che fornisce più contatto di dente, coppia di torsione aumentata dell'azionamento e rotazione più regolare. Ci sono dimensioni differenti disponibili da a 3 pollici ad a 25 pollici con più di 60 modelli per soddisfare sia le richieste d'inseguimento regolari che precise nel PV, in CPV, in CSP e nel potere termico solare seguenti i campi.
