Dettagli:
|
| Modello: | SDE Slew Drives | Certificazione: | ISO, CE |
|---|---|---|---|
| Protegga: | Chiuso | Luogo d'origine: | Changzhou, Cina |
| Materiale: | 42CrMo o 50Mn | Garanzia: | 5~10 anni |
| DIMENSIONE: | Da 3 pollici a 25 pollici | colore: | Cliente richiesto |
| Evidenziare: | azionamento solare di pantano dell'inseguitore sde9,Azionamento solare di pantano dell'inseguitore satellite dell'antenna,azionamento solare di pantano di iso con il codificatore |
||

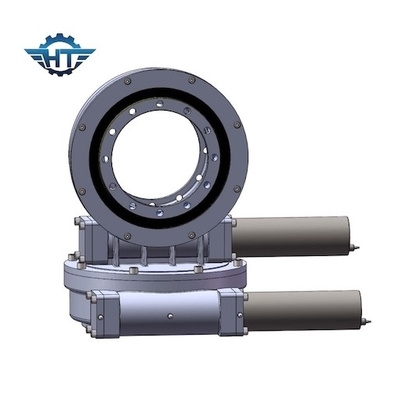

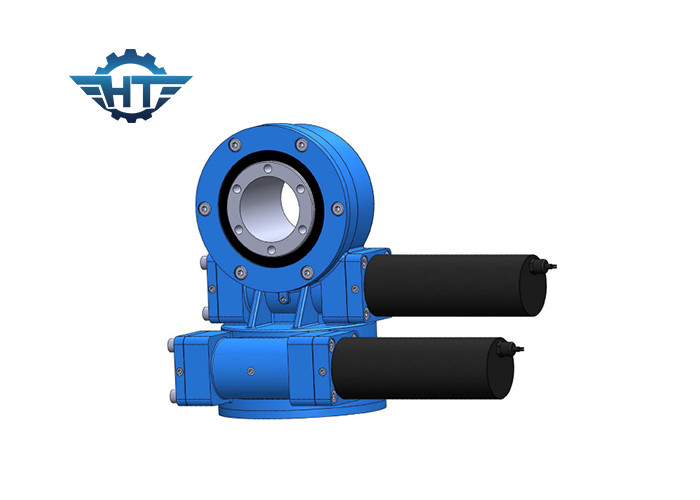

L'alta precisione Sde9 ha ucciso l'azionamento con il codificatore per l'inseguitore satellite dell'antenna
Descrizione dell'azionamento di pantano di alta precisione
Gli azionamenti di pantano con i codificatori sono utilizzati in antenna o nell'inseguimento satellite che hanno bisogno di alte risposte di bisogno e precise della rotazione. I tuffi di vuotamento sono con precisione d'inseguimento 0.05° e vengono con un grado stimato della protezione IP66, che protegge l'azionamento dalle condizioni ambientali come pure la sporcizia dura all'aperto, sabbia, polvere e perfino l'acqua. L'azionamento è progettato in tal modo che i carichi enormi possono essere portati con attimo compatto della forma assicurano il presicion d'inseguimento. Gli ingranaggi utilizzati nell'assemblea potrebbero essere induriti se necessario secondo le applicazioni differenti dei clienti, di modo che forniscono la durevolezza massima e la vita più lunga.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Codificatore
