Dettagli:
|
| Materiale: | Quarto | Modello: | SDE3» |
|---|---|---|---|
| Rapporto di marce: | 31:1 | Coppia di torsione della potenza nominale: | 600 nanometro |
| Tenuta della coppia di torsione: | 5800 Nm | Inclinazione della coppia di torsione: | 1800 nanometro |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | solar slew drive,slewing drive for solar tracking system |
||

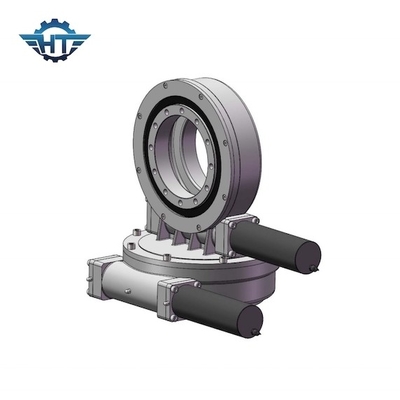

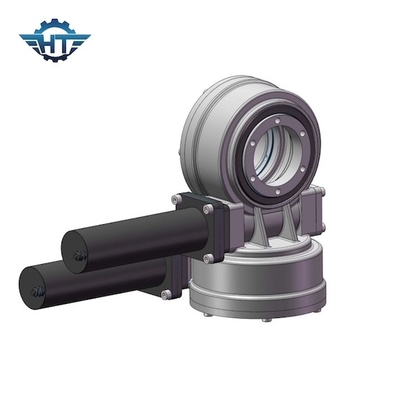

Ingranaggio a vite della clessidra che vuota Ring Bearing For Curved Mirrors Csp parabolico
Ingranaggio a vite che vuota descrizione di Ring Bearing
L'azionamento di vuotamento è un prodotto perfetto di controllo di moto per l'applicazione che richiede l'accuratezza a bassa velocità e buona rotazionale di forza di coppia di torsione.
Ha ucciso l'azionamento per solare: è progettato nella rotazione fotovoltaica solare del pannello e migliora l'efficienza della produzione di energia. Le energie solari concentrate includono il piatto solare del concentratore solare, CPV (Photovoltaics concentrato), CSP (energia solare concentrata), la depressione parabolica solare, PV soluzioni d'inseguimento solari dell'inseguitore (singolo asse & asse doppio). Per i generatori eolici: Gli azionamenti di vuotamento sono usati per girare il piedistallo in generatori eolici. Per l'applicazione del macchinario di costruzione: ampiamente applicato sulla gru montata del camion, piattaforma di lavoro aerea, gru, gru a benna del legname. Per il mercato di industria: Automazione e catena di montaggio di CNC, braccio robot. Per il satellite: comunicazioni e sistemi di posizionamento globale di spazio in riflettore parabolico.
Parametri di Slewing Drive Performance del modello di SDE
|
Modello Performance Parameters di SDE |
||||||||||||
|
Modello |
Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) |
Carico assiale (kN) |
Carico radiale (kN) |
Rapporto |
Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante |
Peso (chilogrammi) |
|
3" |
600 |
1,5 |
5,8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
25kg |
|
5" |
800 |
6 |
9,2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
34kg |
|
7" |
2000 |
7,5 |
13,2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
56kg |
|
9" |
4300 |
16 |
27,2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
705kg |
Applicazione in CSP parabolico
Gli azionamenti di vuotamento sono una parte di rotazione perfetta per la depressione parabolica di CSP. Una depressione parabolica applica l'Sun-inseguimento degli specchi curvi (chiamati depressioni paraboliche) per massimizzare l'energia e conseguentemente l'efficienza del sole di produzione di calore. I raggi del sole sono catturati e riflessi su un tubo del ricevitore riempito di liquido del trasferimento di calore (acqua o olio termico) che è situato nel punto centrale delle depressioni.
