Dettagli:
|
| Motore a rotazione: | 24VDC | Velocità: | Su misura |
|---|---|---|---|
| Alloggio: | Chiuso | Tipo: | Singolo tipo verticale |
| Materiale: | 42CrMo o 50Mn | Garanzia: | 5~10 anni |
| Applicazione: | Sistema di tracciamento a energia solare | Pacchetto di trasporto: | contenitore di compensato |
| Evidenziare: | VE3 ha accluso l'azionamento di vuotamento,Il vuotamento chiuso determina il singolo asse,Azionamento solare di pantano VE3 |
||

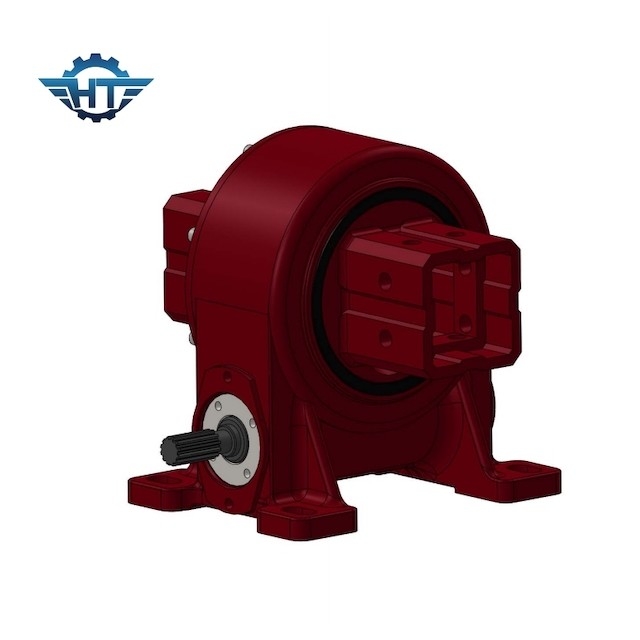

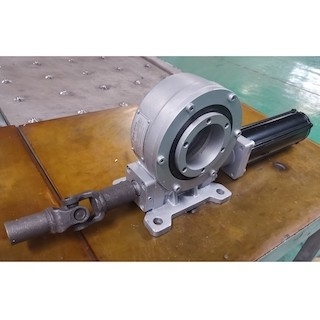

VE3 che avvolge la singola scatola di vuotamento di asse dell'ingranaggio a vite per il sistema di tracciamento a energia solare
Ha ucciso la descrizione del cambio dell'azionamento
I cambi dell'azionamento di vuotamento sono alimentati con la tecnologia del verme della clessidra per coppia di torsione massima dell'ingranaggio e la rotazione più regolare. Offriamo i modelli differenti dell'azionamento di pantano con differenti capacità di carico di momento. Gli azionamenti standard di pantano misura con un alloggio aperto e un singolo auto che chiudono l'albero a vite continua a chiave della clessidra. Una volta che l'input di alimentazione è restituito a persona neutrale, l'albero a vite continua chiuderà il carico a chiave nella posizione senza richiedere alcun dispositivo di frenatura esterno.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Installi
Preparazioni dell'installazione
1 controllo il riduttore rotatorio per danno fisico. Pulisca il riduttore rotatorio ed i sostegni di collegamento. Pulisca la superficie del supporto delle impurità (quali le limature del ferro, le sbavature, la pittura, le scorie di saldatura, ecc.).
2 segua prego le istruzioni qui sotto pulire l'olio antiruggine sulla superficie di montaggio del riduttore rotatorio.
2,1 liquido di pulizia per la pulizia di uso (quali gasolio, benzina, ecc.) per pulire l'esterno della superficie dell'installazione. Il liquido di pulizia per la pulizia non può danneggiare la prestazione della guarnizione di gomma;
2,2 attenga prego ai regolamenti per l'uso dei liquidi di pulizia per la pulizia (quali i regolamenti del produttore, la protezione del lavoratore, la protezione dell'ambiente, ecc.).
2,3 i bulloni di posizionamento non possono essere allentati durante l'installazione e l'installazione può essere effettuata soltanto dopo che i bulloni di spedizione sono rimossi.
