Dettagli:
|
| Tipo: | Verme e ingranaggi a vite | Materiale: | 42CrMo, 50Mn |
|---|---|---|---|
| Garanzia: | 5~10 anni | Dimensione: | 6 pollici |
| Dente: | Dente elicoidale | Ha ucciso il driver: | CA, CC, idraulica |
| Colore: | come richiesto | Applicazione: | Energia solare concentrata |
| Evidenziare: | azionamento elettrico di pantano 42CrMo,Azionamento elettrico di pantano della Camera di Enlcosed,Camera di Enlcosed che vuota Ring Drive |
||
IL CE VE6 ha certificato Ring Drive For che di vuotamento il tempo 30 anno di vita ha concentrato l'energia solare
Descrizione del cambio dell'azionamento di vuotamento

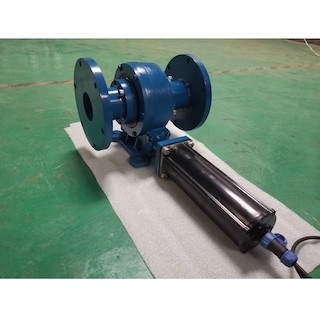

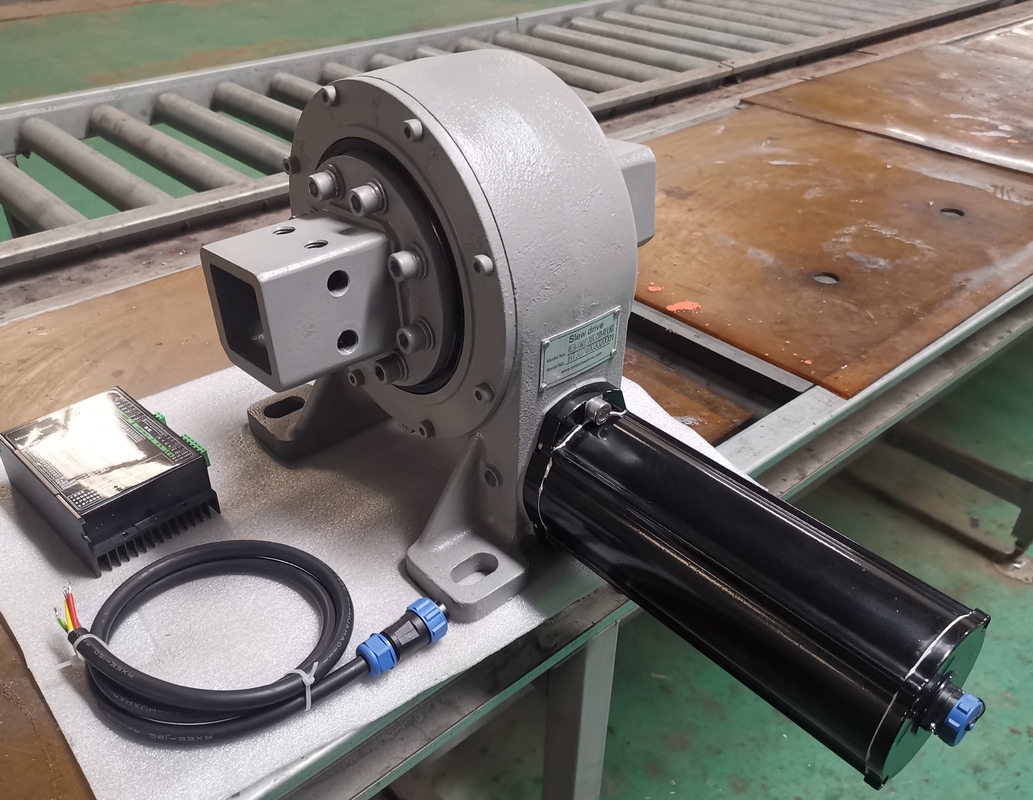

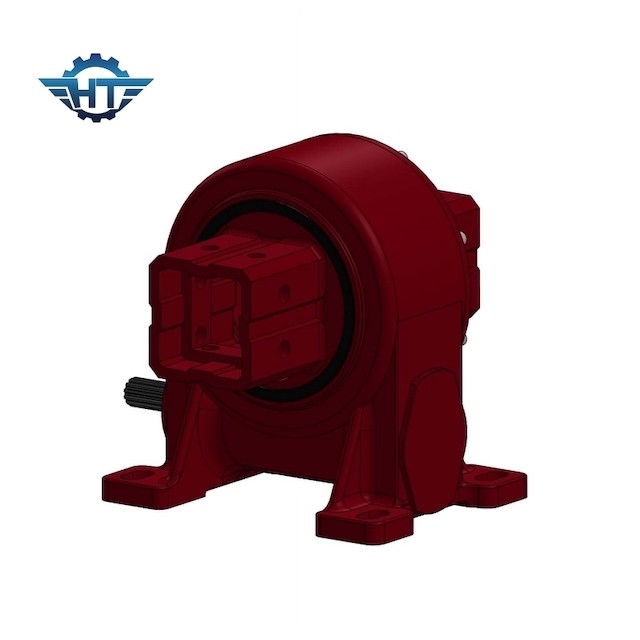

Chiuso alloggiare l'azionamento dell'anello di vuotamento è un'unità tutta compresa formata dall'anello di pantano, l'ingranaggio, alloggio ed il motore (elettrico o idraulico) e è progettato per caricamento assiale, radiale e di momento. Abbiamo sviluppato l'alto pantano dell'ingranaggio a vite del contraccolpo guidiamo specialmente per le applicazioni dove l'alta precisione è necessaria.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Opzioni multiple dell'azionamento di vuotamento del motore dell'ingranaggio a vite
1. 31:1 di rapporto di riduzione dell'ingranaggio al 150:1
2. Orizzontale, verticale, o combinazione di montaggio multiplo di asse
3. Singolo verme o doppio verme
4. Opzione elettrica o idraulica del motore
5. Alloggio: Aperto o chiuso
6. Configurazioni su misura dell'input
7. Progetta per requisiti di applicazione
Applicazioni
Elettrico-CSP solare concentrato
Mentre il prodotto del centro dell'induttore termico solare della luce della produzione di energia, il sistema di tracciamento direttamente colpisce l'efficienza della raccolta del calore del campo leggero, che a sua volta colpisce i redditi da investimento della centrale elettrica. Poichè la componente del centro del sistema di tracciamento, il riduttore rotatorio direttamente lo colpisce l'accuratezza di inseguimento del sistema di tracciamento, in modo da è chiamato «il cuore» del sistema di tracciamento.
