Dettagli:
|
| Gamma di rotazione: | gamme complete del cerchio | Materiale: | 42CRMN o 50Mn |
|---|---|---|---|
| Applicazione: | Singolo sistema di tracciamento | Periodo di garanzia: | 10 anni |
| Colore: | Cliente richiesto | Modi di spedizione: | dal mare, aria, ferroviario, precisa |
| MOTORE: | Motore elettrico | Caratteristica: | Serratura di auto |
| Evidenziare: | Doppio azionamento avvolto di pantano dell'ingranaggio a vite,Azionamento 50Mn di pantano dell'ingranaggio a vite,Azionamento dell'anello di vuotamento di CSP |
||

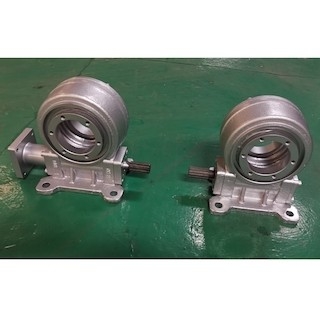

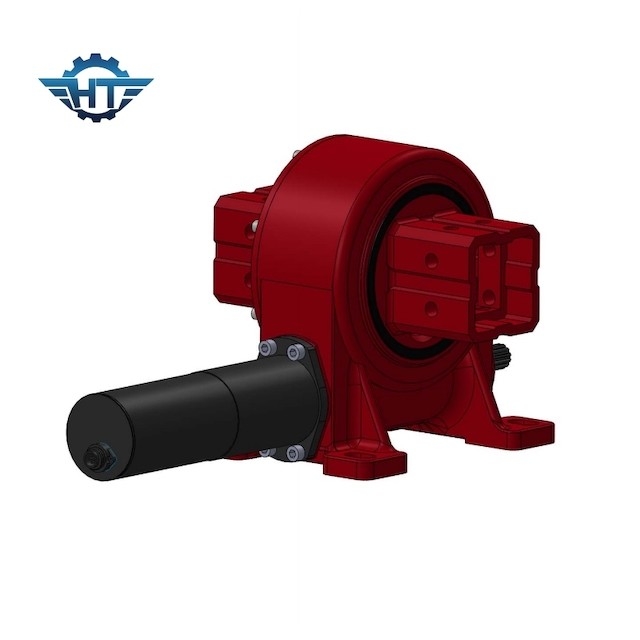

L'ingranaggio a vite avvolto doppio VE9 ha ucciso l'azionamento per il singolo sistema di tracciamento del pannello solare
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
I nostri azionamenti dell'oscillazione sono prodotti d'inseguimento senza manutenzione della doppio-busta. La doppia trasmissione della struttura di busta presenta i vantaggi di alta precisione, di alta efficienza meccanica, di piccola perdita di precisione e di tempo di impiego più lungo. Inoltre, considerando gli ambienti duri quali i deserti selvaggi e pensando dei che clienti pensano, l'uso innovatore di progettazione completamente sigillata del meccanismo permette di essere senza manutenzione durante il ciclo di vita di prodotto e comprime molti costi di mantenimento per i clienti.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
L'azionamento di vuotamento può essere utilizzato in tutta l'occasione che richiede la rotazione del interamente cerchio e richiede la velocità variabile. Quando è necessario da realizzare il trasporto di energia di più grande coppia di torsione, la trasmissione di moto di più alta precisione, o la selezione del meccanismo che richiede l'alte compattezza ed integrità della struttura di corpo, l'azionamento di vuotamento è la migliore soluzione.
Le applicazioni più comuni sono generalmente la struttura rotatoria del interamente cerchio del macchinario di costruzione e di ingegneria come pure energia solare, energia eolica e vario macchinario a lungo termine dell'inseguimento automatico. È facile da effettuare il comando digitale, in modo da ha molte applicazioni nel campo dei robot industriali.
