Dettagli:
|
| Tipo: | Verticale montato | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Efficienza: | 40% | Accuratezza: | 0.15° |
| MOTORE DELL'INGRANAGGIO: | motore elettrico | Applicazione: | Sistema di montaggio al suolo solare |
| Colore: | come richiesto | ||
| Evidenziare: | Piccolo azionamento di pantano ISO9001,Ha ucciso il montaggio di messa a terra del cambio dell'azionamento,Piccolo azionamento verticale di vuotamento ISO9001 |
||

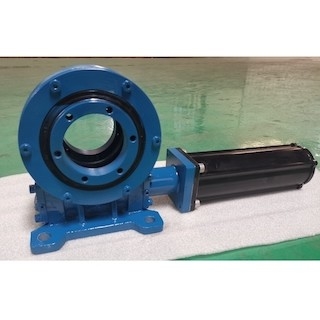

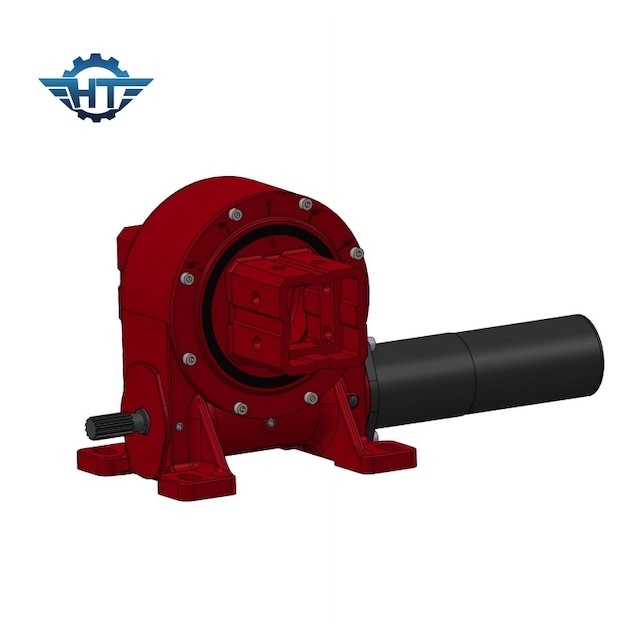

Ingranaggio di piccola dimensione di vuotamento IP66, auto che chiude IP66 a chiave per il sistema di montaggio al suolo solare
Descrizione dell'ingranaggio di vuotamento
Rispetto alla trasmissione tradizionale dell'ingranaggio, la trasmissione dell'ingranaggio a vite può ottenere un rapporto di riduzione relativamente più grande. In alcuni casi, le parti del riduttore possono essere omesse per il motore principale, quindi riducendo il costo d'acquisto per i clienti ed anche notevolmente riducendo l'avvenimento di avaria motore principale.
L'azionamento di pantano dell'ingranaggio a vite ha le caratteristiche di autobloccante inverso, che può realizzare inverte autobloccante, cioè, l'ingranaggio può essere guidato soltanto dal verme. Questa caratteristica fa l'azionamento di pantano è ampiamente usata in energia solare, antenna, sollevamento, operazioni ad alta altitudine ed altre attrezzature. Mentre migliora il contenuto scientifico e tecnologico del motore principale, inoltre notevolmente migliora il fattore della stabilità e di sicurezza dell'operazione del motore principale.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Q&A
Perché l'azionamento ricevuto di vuotamento fa il rumore anormale quando è alimentato sopra?
In primo luogo, quando l'azionamento di vuotamento sta girando al minimo subito dopo lasciare la fabbrica, perché il motore o l'azionamento di vuotamento non è stato completamente battibecco, ci sarà un piccolo rumore anormale. Ciò è un rumore normale e scomparirà automaticamente dopo avere corso dentro per un periodo. Se c'è un rumore forte, dovete effettuare un analisi guasti di come descritto qui sotto.
Superficie di montaggio irregolare e bulloni di supporto allentato
Quando il rumore anormale accade, in primo luogo, dovete confermare se è un problema con l'operazione dell'installazione. Quando la superficie di montaggio è irregolare o i bulloni di attacco sono sciolti, il cuscinetto di vuotamento elastico sarà deformato ed è necessario da controllare immediatamente e stringere i bulloni come richiesto.
C'è un corpo estraneo nel cuscinetto di vuotamento
Quando ci sono oggetti stranieri quali le particelle della sabbia e le limature del ferro dentro il cuscinetto di vuotamento, la vibrazione non periodica accadrà ed allo stesso tempo, ci sarà un guasto di rotazione inflessibile. Quando questo accade, è necessario da pulire il cuscinetto, l'asse, il foro del sedile e le parti di corrispondenza prima di installazione e rimuove i corpi estranei nel lubrificante a tempo.
Il rumore anormale ha causato dal problema del grasso
La mancanza di grasso nella canalizzazione, il materiale da otturazione irregolare del grasso, la qualità scadente e l'invecchiamento del grasso e la selezione sbagliata dei lubrificanti inoltre causerà i rumori anormali nel cuscinetto di vuotamento dell'escavatore. Per risolvere questo problema, dovete soltanto usare il lubrificante, aggiungerlo a tempo e lo sostituite a tempo.
