Dettagli:
|
| Rapporto di marce: | 51:1 | Gioco dell'ingranaggio a vite senza fine: | 0.15° |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | 7344 nanometro | Tenuta della coppia di torsione: | 60 kN.m |
| Inclinazione della coppia di torsione: | 10 kN.m | Efficienza: | 40% |
| Colore: | come richiesto | Modo di spedizione: | dal mare, aria, ferroviario, precisa |
| Evidenziare: | Azionamento piccolo di pantano di doppio avvolgimento,Piccolo azionamento di pantano VE7,VE7 che vuota Ring Drive |
||

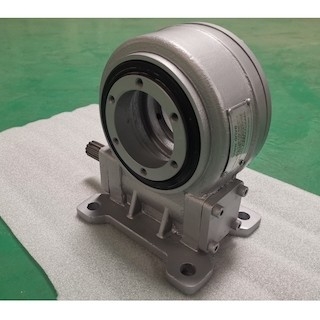

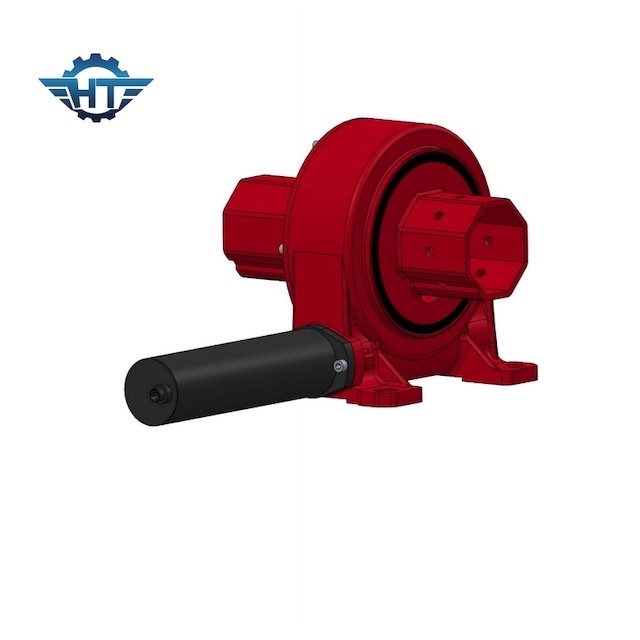

Doppio VE7 che avvolge i piccoli azionamenti di vuotamento per gli inseguitori solari di singolo asse orizzontale
Descrizione industriale dell'azionamento di pantano del verme e dell'ingranaggio di uso
L'azionamento di vuotamento è di alta affidabilità, è destinato e provato per garantire una vita del campo da 30 anni. Così tutte materie prime devono rispettare le norme richieste dal sistema di tracciamento solare. Implementiamo un controllo di qualità sano per assicurare fuori i prodotti di basso costo affidabile e di alta qualità, allo stesso tempo.
Gli azionamenti di vuotamento è del rendimento elevato. È alimentato con la tecnologia del verme della clessidra per dare al cambio la forza e potere enormi, massimizzare la carico-tenuta di capacità di sopravvivenza come pure efficienza ed accuratezza aumentate.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Le applicazioni dell'azionamento di vuotamento comprendono gli inseguitori solari, i generatori eolici, l'antenna, il satellite, le gru del camion, gli ascensori dell'uomo, le attrezzature pratiche, i collegamenti idraulici dell'attrezzatura, le attrezzature dello strumento dell'olio, gli operatori della gomma, lo zappatore s e gli ascensori automobilistici ecc.
Q&A
Come scegliere i giusti azionamenti dell'oscillazione?
Nella selezione e nel calcolo dell'azionamento di vuotamento, dovremmo considerare che il cuscinetto di vuotamento sopporti generalmente l'azione combinata della forza assiale Fa, della forza radiale franco e del momento m. del capovolgimento durante il processo di uso. Per le applicazioni differenti, dovuto il modo di lavoro del motore principale e delle forme strutturali differenti, la combinazione ai dei tre carichi superiori cambierà, a volte può essere l'azione comune dei due carichi ed a volte può soltanto essere la sola azione di un carico.
Ci sono due tipi di metodi dell'installazione per il vuotamento dei cuscinetti: tipo installazione del sedile e tipo installazione della sospensione.
Secondo le informazioni fornite dai campioni del prodotto, la curva statica di portata può essere usata per selezionare preliminarmente il cuscinetto di vuotamento secondo il metodo di calcolo e di selezione del cuscinetto di vuotamento e poi per confermare con l'ufficio tecnico della nostra società. Possiamo anche fornire alla nostra società dato valido sull'applicazione dei cuscinetti di vuotamento e la nostra società li progetterà e selezionerà.
