Dettagli:
|
| Tipo: | Meccanismo a ruota a vite senza fine | Materiale: | 42CrMo o 50Mn |
|---|---|---|---|
| Applicazione: | Fresnel ha concentrato la stazione solare | Garanzia: | 10 anni |
| Colore: | Grigio d'argento | Periodo di garanzia: | 10 anni |
| MOTORE: | CC 24V | Trasporto: | da aria, mare, ferroviario, preciso |
| Evidenziare: | Avvolgimento dell'azionamento di vuotamento dell'ingranaggio a vite,Cambio 5" dell'azionamento di vuotamento,Fresnel ha concentrato l'azionamento di vuotamento del verme |
||

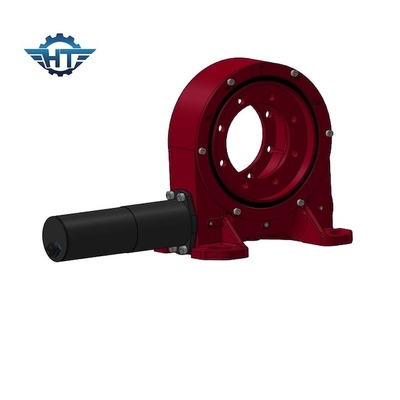

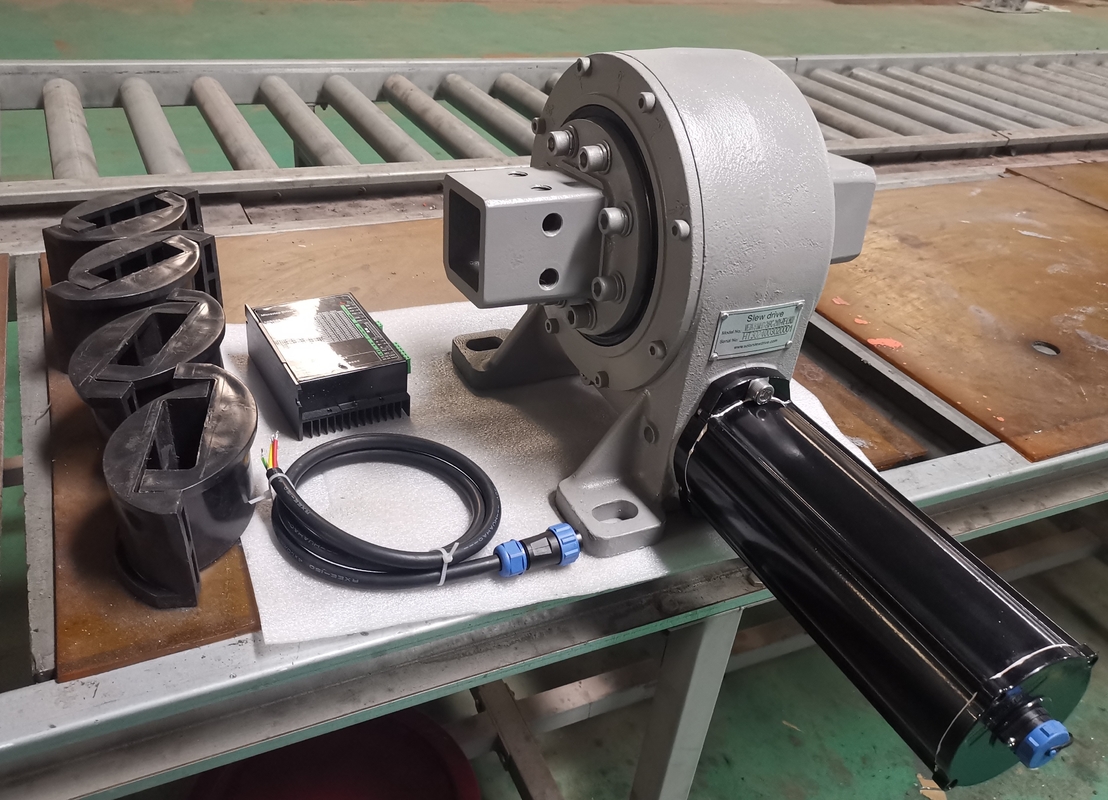

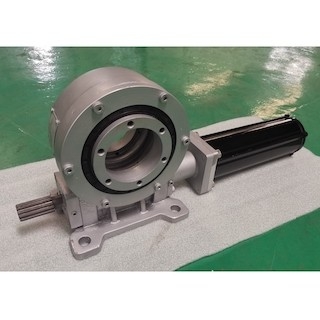

Singoli cuscinetti di vuotamento dell'ingranaggio a vite di asse VE7 con Nema23 per i sistemi di tracciamento solari
Descrizione dei cuscinetti di vuotamento dell'ingranaggio a vite
Fresnel ha concentrato la centrale elettrica solare è un genere di sistema di tracciamento solare di CSP. Il principio di lavoro è simile al tipo produzione di energia della depressione photothermal, salvo che il condensatore della struttura di Fresnel è usato invece dello specchio. Ciò lo rende relativamente economico, ma l'efficienza è ridotta corrispondentemente.
Poiché un tal sistema ha soltanto alcune volte di concentrazione, la qualità del vapore acqueo riscaldato non è alta, di modo che l'efficienza annuale della produzione di energia di intero sistema può raggiungere soltanto circa 10%; ma dovuto la struttura semplice del sistema e l'uso diretto di calore-trasferimento del medium per generare il vapore, la sua costruzione ed i costi di mantenimento sia inoltre relativamente basso.
Avvolgimento delle caratteristiche dell'azionamento di pantano dell'ingranaggio a vite
1. Giri 360°
2. Colleghi un motore di azionamento a sinistra o la destra
3. il grasso era stato riempito prima della fabbrica
4. Installazione semplice ed utilizzazione razionale dello spazio
5. Auto che chiude ingranaggio a vite a chiave
6. Metodo facile e fluente di iniziare e di fermata
7. Alta coppia di torsione backholding, adatta ad installazione verticale
8. Manutenzione bassa
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Collettore parabolico che concentra centrale elettrica solare
Adotta la progettazione orizzontale nord-sud di asse, efficacemente per migliorare i guadagni del calore del collettore. La progettazione meccanica della struttura di Ultralimit, collettore può raggiungere il ≤ 7m/s di velocità del vento, seguente la precisione è 0.1°; La velocità del vento della raffica in alcun ≤ 20m/s, collettore dello stato non è danneggiata. Smetta di proteggere lo stato, giù il ≤ 32m/s di velocità del vento, collettore non è danneggiato.
