Dettagli:
|
| Rapporto di marce: | 102:1 | Caratteristica: | IP66 ha accluso |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento solare | Servizio dell'OEM: | Disponibile |
| Motore: | Motore elettrico | Classe ricoprente: | C5 |
| Colore: | come richiesto | Installazione: | Orizzontale o verticale |
| Evidenziare: | Azionamento solare di pantano dell'inseguitore dell'ingranaggio a vite,Azionamento solare di pantano dell'inseguitore della serratura di auto,IP66 ha accluso l'azionamento di vuotamento |
||

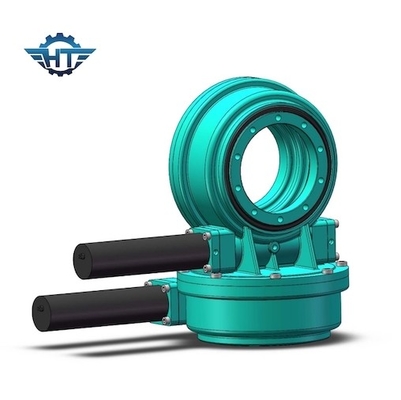

Azionamento orizzontale di vuotamento dell'ingranaggio a vite dell'OEM con la funzione di serratura di auto per il sistema di tracciamento solare
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
L'azionamento di vuotamento è un cambio che può tenere sicuro i carichi radiali ed assiali come pure trasmette una coppia di torsione per girare. La rotazione può essere in un singolo asse o in asce multiple insieme.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Caratteristiche
L'azionamento di pantano può essere con l'ingranaggio a vite e l'ingranaggio elicoidale. Ed anche per l'anello interno di vuotamento, può essere anello di vuotamento della palla di unico fila ed anche può essere anello di vuotamento della palla di doppio fila. Quello con la doppio fila può prendere molto più carico. Può essere scelto dipendeva dalla vostra applicazione.
Applicazione
Questo azionamento di vuotamento adotta la progettazione compatta, che facilita sia l'installazione che la manutenzione. Tutti questi vantaggi rendono l'azionamento di vuotamento adatto a vari veicoli della costruzione, gli escavatori del cingolo, i veicoli aerei della piattaforma, veicoli cingolati, ecc.
