Dettagli:
|
| Tipo: | Ingranaggio a vite senza fine avvolgente | Materiale: | Quarto |
|---|---|---|---|
| Vita del campo: | 30 anni | Applicazione: | Singolo sistema di tracciamento orizzontale |
| Colore: | Come richiesto | Dimensione: | Da 3 pollici a 25 pollici |
| Motore: | 24V/12V/48V | Caratteristica: | Lunga durata e autobloccante |
| Evidenziare: | Doppio azionamento di pantano dell'ingranaggio a vite di avvolgimento,Azionamento orizzontale di pantano dell'ingranaggio a vite,Singolo azionamento di pantano del sistema di tracciamento |
||

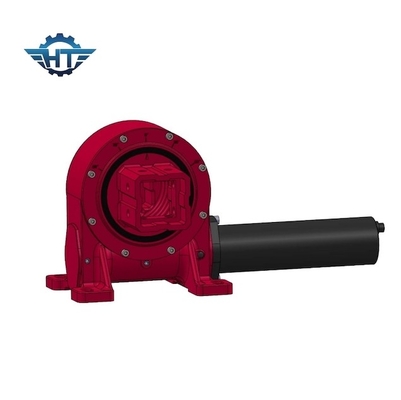

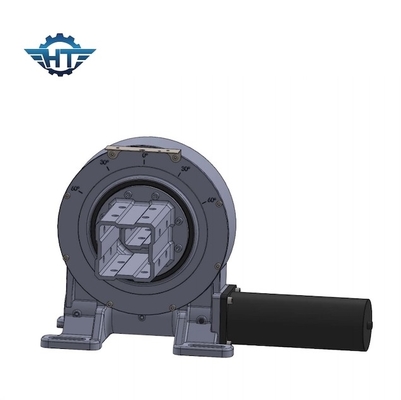

La doppia progettazione dell'ingranaggio a vite dell'avvolgimento ha ucciso l'azionamento per il singolo sistema di tracciamento orizzontale
Doppio azionamento di vuotamento del verme di avvolgimento
Un azionamento di pantano, fatto riferimento comunemente come ingranaggio a vite continua, è un completo, pronto ad installare il sistema che consiste dell'ingranaggio, del verme, della base, del piatto superiore e dell'alloggio completamente incluso. Può essere personalizzato con idraulico o 12V/24V/48V i motori elettrici, cambi planetari.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche
Rotazione 360 gradi
Collegamento di un motore di azionamento dalla sinistra o dalla destra
Durante l'installazione, non è necessario da regolare lo spazio d'innesto
Il grasso era stato riempito prima della fabbrica
Installazione semplice e manutenzione bassa
Utilizzazione razionale dello spazio
L'ingranaggio è autobloccante; quindi un freno non è necessario
Metodo facile e fluente di iniziare e di fermata
Alta coppia di torsione di inclinazione, adatta ad installazione orizzontale
