Dettagli:
|
| Rapporto di cambio: | 37:1 | Tipo: | Abitazione chiusa |
|---|---|---|---|
| Applicazione: | energia solare | Autista: | Motore elettrico |
| Grado IP: | IP66, IP65 | Colore: | Come esigenze degli acquirenti |
| Efficienza: | 40% | Contraccolpo: | 0,1 gradi |
| Evidenziare: | Unità di rotazione piccola ad asse singolo SE5,unità di rotazione installata orizzontalmente,unità di rotazione del motore elettrico IP65 |
||

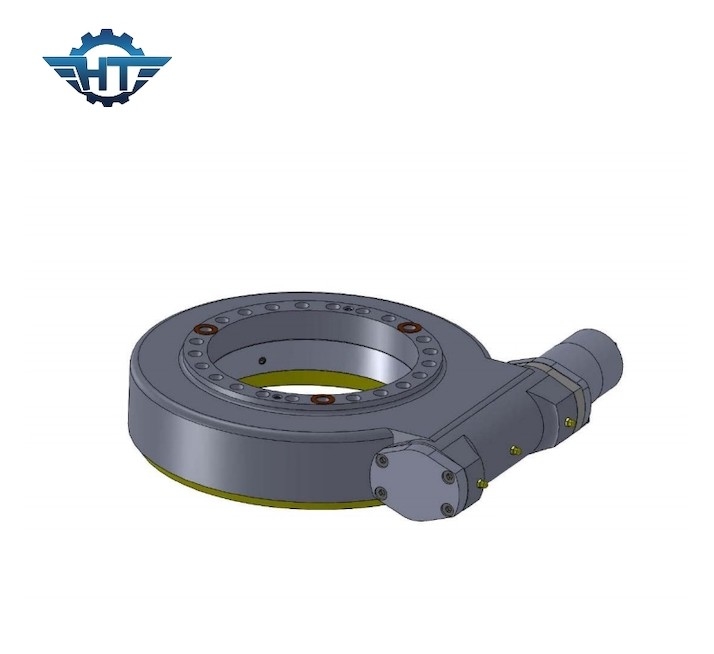

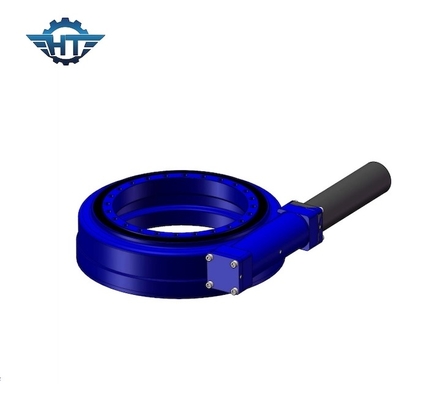

SE5 Azionamento a rotazione singola ad asse singolo installato orizzontalmente per l'energia solare
Descrizione dell'azionamento a rotazione singola ad asse singolo
Hangtuo Mechanical è un produttore ed esportatore professionale di trasmissioni ad anello di rotazione che vengono applicate principalmente in macchinari portuali, macchinari minerari, macchinari per saldatura, veicoli da costruzione, veicoli modulari, sistemi di inseguimento solare a singolo e doppio asse e piccoli sistemi di energia eolica ecc. Sono prodotti in serie per soddisfare i requisiti di inseguimento regolari e precisi nei campi di inseguimento dell'energia fotovoltaica, CPV e solare termica.
L'anello di rotazione e le unità di rotazione possono sopportare carichi assiali, carichi radiali e momenti ribaltanti.La gamma di diametri dell'anello di rotazione può variare da 200 mm a 4000 mm.Per la rotazione, sono disponibili nove (10) diverse dimensioni da 1" a 25" con oltre 60 modelli per soddisfare i requisiti di inseguimento regolari e precisi nei campi di inseguimento dell'energia fotovoltaica, CPV e solare termica.
Parametri prestazionali della serie SE
| Parametri delle prestazioni del modello SE | ||||||||||||
| Modello |
Uscita nominale Coppia (Nm) |
Inclinazione Coppia (Nm) |
Presa Coppia (Nm) |
Assiale Carico (kN) |
Radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (livello) |
IP |
Tep di lavoro. (℃) |
Se stesso- bloccaggio |
Il peso (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 204 |
Cosa facciamo?
1. Fornire soluzioni personalizzate a vari clienti, in base alle esigenze.
2. Fabbricazione e fornitura di ralle con alta precisione per requisiti speciali.
3. Impegnato a mantenere lo spirito di miglioramento continuo e focalizzare la nostra strategia di rigorosi standard di controllo della qualità, risposta rapida, pronta consegna e prezzo basso.
