Dettagli:
|
| Modello: | 9 pollici | Rapporto di cambio: | 61:1 |
|---|---|---|---|
| Applicazione: | Inseguitori solari fotovoltaici | Luogo di origine: | Changzhou, Cina |
| Autista: | Motore elettrico a corrente continua | Installazione: | montaggio orizzontale o verticale |
| Colore: | Come richiesto | Contraccolpo: | inferiore a 0,1 gradi |
| Evidenziare: | Riduttore di rotazione dell'ingranaggio a vite senza fine PV verticale,Riduttore di rotazione dell'ingranaggio a vite senza fine da 9 pollici,Riduttore di rotazione dell'ingranaggio a vite senza fine ad asse singolo |
||

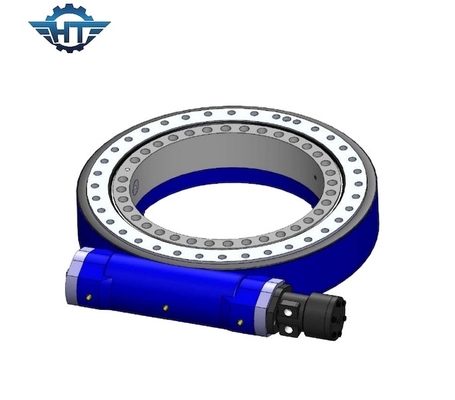

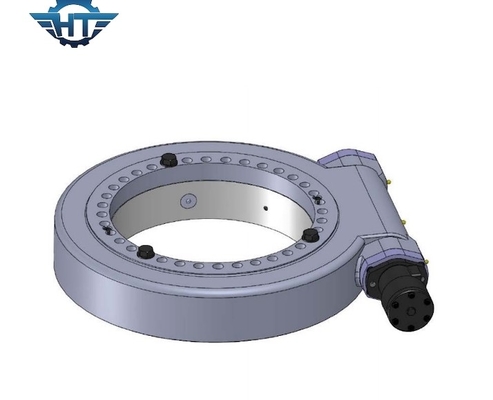

Singola unità di rotazione verticale a 9 pollici dell'ingranaggio a vite senza fine di asse con alta precisione per gli inseguitori solari di fotovoltaico
Descrizione del gruppo di rotazione verticale a 9 pollici dell'ingranaggio a vite senza fine
L'unità di rotazione è un riduttore in grado di sostenere in sicurezza carichi radiali e assiali, nonché trasmettere una coppia per la rotazione.La rotazione può essere su un solo asse o su più assi insieme.Le unità di rotazione sono realizzate fabbricando ingranaggi, cuscinetti, guarnizioni, alloggiamento, motore e altri componenti ausiliari e assemblandoli in un riduttore finito.
La rotazione a gioco zero è una rotazione speciale con il suo ingranaggio e la vite senza fine che hanno un ingranamento perfetto e presenta anche ragionevoli lacune di lubrificazione e riscaldamento operativo.
Parametri prestazionali della serie SE
| Parametri delle prestazioni del modello SE | ||||||||||||
| Modello |
Uscita nominale Coppia (Nm) |
Inclinazione Coppia (Nm) |
Presa Coppia (Nm) |
Assiale Carico (kN) |
Radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (livello) |
IP |
Tep di lavoro. (℃) |
Se stesso- bloccaggio |
Il peso (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 204 |
Vantaggi
I principali vantaggi delle unità di rotazione ZE
1. Rotazione di 360 gradi
2. Collegamento di un motore di azionamento dal lato sinistro o destro,
3. Durante l'installazione, non è necessario regolare il gioco degli ingranaggi;questo è già impostato dal produttore prima della fabbrica
4. Installazione semplice e bassa manutenzione
5. Utilizzo razionale dello spazio
6. L'ingranaggio è autobloccante;quindi non è necessario un freno
7. Metodo semplice e scorrevole per avviare e arrestare
8. Elevata precisione
