Dettagli:
|
| Rapporto di cambio: | 31:1 | Tipo: | Chiuso |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento fotovoltaico | Autista: | motore idraulico |
| Grado IP: | IP66 | Colore: | Come richiesto |
| Efficienza: | 40% | Contraccolpo: | 0,1 gradi |
| Evidenziare: | Riduttore di rotazione a ingranaggi a vite senza fine SE,riduttore di rotazione a ingranaggi piccoli ad asse singolo,riduttore di rotazione a ingranaggi PV ad alta precisione |
||

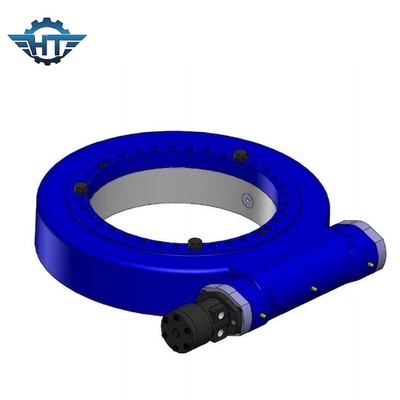

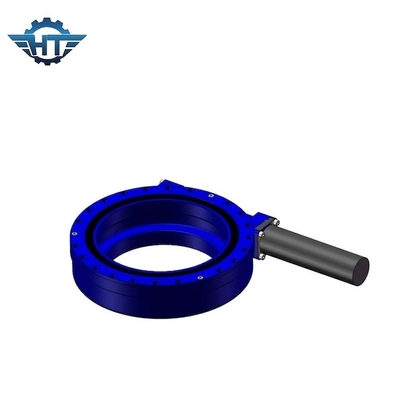

Slew Drive ad asse singolo con ingranaggio a vite SE per sistema di tracciamento fotovoltaico ad alta precisione
Descrizione della piccola unità di rotazione
L'inseguitore solare deve avere un movimento fluido, lento e robusto.Il tracker dovrebbe possedere un'elevata precisione di posizione e un alto grado di affidabilità.Questi requisiti possono essere raggiunti da driver appositamente progettati noti come driver di rotazione.
Precisione: 0,1 gradi
Disponibile: 3 pollici - 12 pollici
Installazione orizzontale
Si consiglia di montare gli azionamenti di rotazione capovolti sull'asse di azimut nelle applicazioni solari per una migliore protezione e aggiungere protezione per l'asse di elevazione.Per altre applicazioni, le direzioni di montaggio devono essere basate sulla valutazione del livello di protezione e devono essere migliori per una migliore protezione.
Installazione verticale
Si consiglia di montare i riduttori di rotazione facendo riferimento al disegno allegato al rialzo nelle applicazioni solari per una migliore protezione.Per altre applicazioni, le direzioni di montaggio devono essere basate sulla valutazione del livello di protezione e devono essere migliori per una migliore protezione.
Parametri prestazionali della serie SE
| Modello | Rapporto | Coppia di uscita nominale | Coppia di ribaltamento | Coppia di tenuta | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Il peso |
| Nm | Nm | Nm | kN | kN | livello | sì | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | sì | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | sì | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | sì | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | sì | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | sì | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | sì | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | sì | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | sì | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | sì | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | sì | 182 |
Caratteristiche
1. Adottando il cuscinetto girevole come componente principale, l'azionamento girevole può sopportare contemporaneamente la forza assiale, la forza radiale e il momento di ribaltamento.
2. L'azionamento di rotazione è ampiamente applicato in rimorchi modulari, tutti i tipi di gru, piattaforme di lavoro aeree, sistemi di inseguimento solare e sistemi di energia eolica.
3. I riduttori elettrici e planetari possono essere progettati in base alle esigenze del cliente.
4. La rotazione ha il vantaggio di risparmiare spazio nelle strutture, capacità di carico massima in un design compatto, lunga durata, costi di manutenzione ridotti, ecc.
Disegni della struttura
1. Base dell'alloggiamento
2. Anello girevole
3. Canalina
4. Sigillare
5. Piastra superiore
6. Azionamento (motore idraulico/motore elettronico)
7. Adattatore motore
8. O-ring
9. Foro di ingresso
10. Albero opposto al motore
11. Tappo terminale
12. Copertina
13. Codificatore
