Dettagli:
|
| Rapporto di cambio: | 61:1 | Efficienza: | 40% |
|---|---|---|---|
| Tipo: | Chiuso | Applicazione: | Inseguitori solari inclinati |
| Servizio dell'OEM: | A disposizione | Autista: | motore idraulico |
| Grado IP: | IP66 | Colore: | Come richiesto |
| Evidenziare: | Unità di rotazione chiusa orizzontale piccola,unità di rotazione chiusa con motore 24VDC,unità di rotazione chiusa con motore idraulico |
||

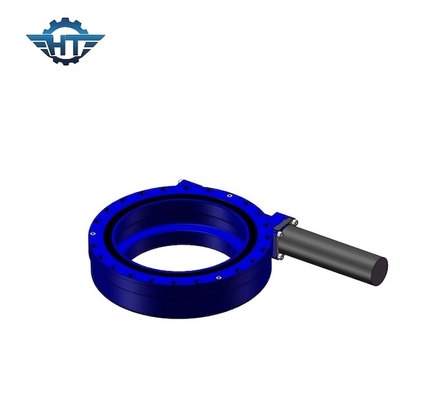

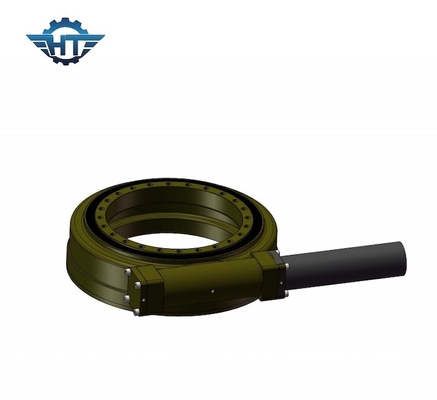

Piccola unità di rotazione chiusa orizzontale collegata con motore 24VDC con inseguitori solari inclinati
Descrizione della piccola unità di rotazione chiusa
Come fonte di alimentazione, il motore di rotazione è solitamente un motoriduttore epicicloidale CC o un motoriduttore CA o un motoriduttore idraulico.Il motore idraulico CA viene utilizzato principalmente nelle macchine edili come sistema di azionamento di potenza.Poiché il componente principale è l'azionamento dell'anello girevole, il cambio girevole può facilmente resistere alle forze assiali e radiali.
Slew drive è un nuovo tipo di prodotti di rotazione.È composto da vite senza fine, ralla, alloggiamento completamente chiuso, motore elettrico o idraulico.Le parti principali sono l'anello di rotazione, quindi possono sopportare contemporaneamente il carico assiale, il carico radiale e il momento di ribaltamento.Rispetto ai tradizionali prodotti di rotazione, la rotazione è facile da installare e mantenere, può anche risparmiare più spazio.Le applicazioni tipiche del nostro sistema di rotazione includono macchine agricole, macchine edili, sistemi di trasporto, gru, impianti di perforazione, miniere, militari, draghe, parchi di divertimento, sistemi di generazione solare e altri nuovi campi energetici.
Dati sulle prestazioni dell'unità di rotazione del modello SE
| Modello | Rapporto | Coppia di uscita nominale | Coppia di ribaltamento | Coppia di tenuta | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Il peso |
| Nm | Nm | Nm | kN | kN | livello | sì | kg | |||
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | sì | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | sì | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | sì | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | sì | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | sì | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | sì | 182 |
Applicazione dell'unità di rotazione
L'unità di rotazione è un prodotto perfetto per il controllo del movimento per l'applicazione che richiede forza di coppia rotazionale.
Slew Drive For Solar: è progettato nella rotazione del pannello solare fotovoltaico e migliora l'efficienza della generazione di energia.Sono disponibili soluzioni di inseguimento solare ad asse singolo e doppio asse.
L'azionamento di rotazione per l'applicazione del sistema di inseguimento solare include il concentratore solare Solar Dish, CPV (Concentrated Photovoltaics), CSP (Concentrated solar power), solare parabolico, inseguitore fotovoltaico
Per i generatori eolici: gli azionamenti rotanti vengono utilizzati per ruotare il piedistallo nelle turbine eoliche
Unità di rotazione per macchine edili Applicazione: ampiamente applicata su autogru montate, piattaforme di lavoro aeree, gru portuali, gru a benna per legname
Per il mercato dell'industria: automazione/linea di assemblaggio, braccio robotico
Per Satellite: lo slew drive può essere utilizzato per comunicazioni spaziali e sistemi di posizionamento globale in un'antenna parabolica
