Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SDE7" |
|---|---|---|---|
| Rapporto di cambio: | 57:1 | Coppia di uscita nominale: | 2000Nm |
| Coppia di tenuta: | 13500Nm | Coppia di ribaltamento: | 13200Nm |
| Efficienza: | 40% | Colore standard: | RAL9006 |
| Evidenziare: | Unità di rotazione piccola a doppio asse SDE,unità di rotazione a doppio asse con inseguimento fotovoltaico,unità di rotazione a doppio asse 2000 Nm |
||

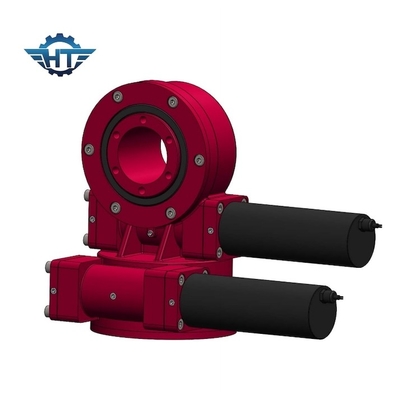

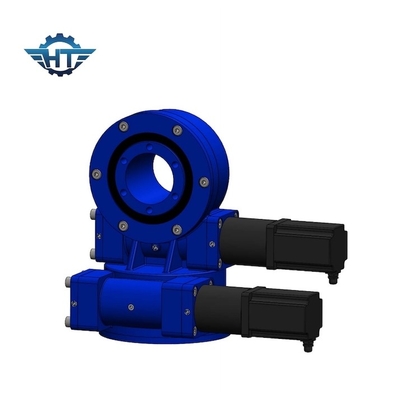

Unità di rotazione piccola a doppio asse serie SDE con motore spazzolato per sistema di inseguimento fotovoltaico
Descrizione del piccolo gruppo di rotazione a doppio asse
Storia della torre fototermica
Il concetto di progettazione del sistema di generazione di energia solare termica a torre è stato proposto dall'ex Unione Sovietica negli anni '50.Nel 1950, l'ex Unione Sovietica ha progettato la prima piccola centrale solare termica a torre al mondo e ha svolto un'esplorazione e una ricerca approfondite e fondamentali sulla tecnologia di generazione di energia solare termica.Secondo statistiche incomplete, dal 1981 al 1991 sono state costruite nel mondo più di 20 centrali elettriche solari termiche su scala megawatt, la cui forma principale è la centrale elettrica a torre, con una potenza massima di 80 MW.Nel luglio 2013, il progetto cinese Qinghai Zhongkong Delingha 50MW tower solar thermal power station-Phase I-10MW è stato integrato con successo nella Qinghai Power Grid, indicando che la tecnologia di generazione di energia solare termica auto-sviluppata della Cina ha compiuto solidi passi verso il funzionamento commerciale.
Slew Drives modello SDE applicati in Tower CSP
| Parametri delle prestazioni del modello SDE | ||||||||||||
| Modello | Coppia di uscita nominale (Nm) |
Coppia di ribaltamento (kN.m) |
Coppia di tenuta (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (livello) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 25 kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 34 kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 56 kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 160 kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 224 kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 320 kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 492 kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 705 kg |
Caratteristiche
1. Elevata coppia di ritorno per migliorare la sicurezza del sistema di inseguimento solare
2. Vite senza fine avvolgente all'interno
3. Contatto a più denti per garantire un carico elevato
4. Funzione autobloccante
Applicazioni
CSP-torre/centrale eliostatica
Servizi personalizzati
1. Design speciale basato su diverse applicazioni e progetti
2. È possibile abbinare diversi tipi di motori, come motori idraulici, motori passo-passo, motori elettrici ecc.
3. Sono disponibili diversi colori in base al codice RAL;il nostro colore standard è RAL 9006.
