Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SDE7" |
|---|---|---|---|
| Rapporto di cambio: | 57:1 | Coppia di uscita nominale: | 2000Nm |
| Coppia di tenuta: | 13500Nm | Coppia di ribaltamento: | 13200Nm |
| Efficienza: | 40% | Colore standard: | RAL9006 |
| Carico assiale: | 34 kN | Carico radiale: | 58 kN |
| Evidenziare: | Unità di rotazione piccola a doppio asse 24 V CC,unità di rotazione piccola con motore spazzolato,unità di rotazione piccola da 2000 Nm |
||

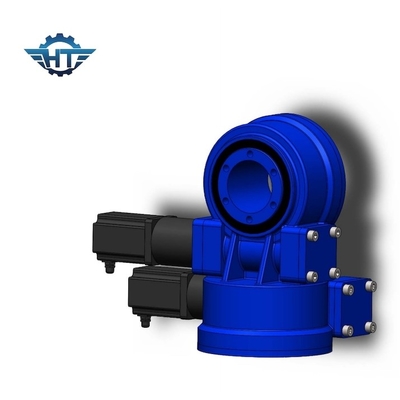

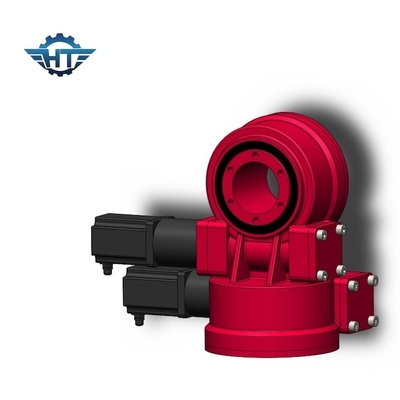

Unità di rotazione piccola a doppio asse con motore spazzolato 24VDC per sistema di inseguimento solare
Piccola unità di rotazione Descrizione
Le unità di rotazione di Hangtuo forniscono un rapporto elevato in un unico stadio di ingranaggi, ottimizzato per il peso rispetto alle prestazioni.I cuscinetti e gli ingranaggi sono assemblati in un alloggiamento a basso profilo, autobloccante e pronto per l'installazione, che consente al prodotto di reagire a tutte le forze assiali e radiali e ai conseguenti momenti di ribaltamento creati nelle applicazioni più impegnative.Questi prodotti altamente adattabili presentano anche un'elevata resistenza agli urti, prestazioni di lunga durata, rotazione regolare, protezione dei cuscinetti e opzioni di trasmissione sigillate.Tutti i vantaggi tecnici, combinati con gli standard di qualità leader del settore, rendono i prodotti Hangtuo i candidati ideali per applicazioni pesanti e critiche per le prestazioni.
Parametri Slew Drives Modello SDE
| Parametri delle prestazioni del modello SDE | ||||||||||||
| Modello | Coppia di uscita nominale (Nm) |
Coppia di ribaltamento (kN.m) |
Coppia di tenuta (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (livello) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 25 kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 34 kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 56 kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 160 kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 224 kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 320 kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 492 kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 705 kg |
Il principio di funzionamento del gruppo di rotazione
La vite senza fine è azionata dal motore, che fa ruotare l'anello esterno della ralla;l'anello esterno emette la coppia attraverso la flangia e l'anello interno della ralla è fissato nell'alloggiamento.L'azionamento di rotazione è autobloccante inverso grazie alla trasmissione a vite senza fine con caratteristiche autobloccanti inverse.
Glossario dei parametri chiave
Momento di ribaltamento: La coppia è il carico moltiplicato per la distanza tra la posizione del carico e il centro del cuscinetto di rotazione.Se la coppia generata dal carico e dalla distanza è maggiore della coppia del momento di ribaltamento nominale, l'azionamento di rotazione verrà ribaltato.
Carico radiale:Carico verticale rispetto all'asse del cuscinetto girevole
Carico assiale:Carico parallelo all'asse del cuscinetto girevole
Coppia di tenuta:È la coppia inversa. Quando l'azionamento ruota in senso inverso e le parti non sono danneggiate, la coppia massima raggiunta è chiamata coppia di tenuta.
Autobloccante:Solo quando è caricato, l'azionamento girevole non è in grado di ruotare all'indietro e quindi è chiamato autobloccante.
Servizi personalizzati
1. Design speciale basato su diverse applicazioni e progetti
2. È possibile abbinare diversi tipi di motori, come motori idraulici, motori passo-passo, motori elettrici ecc.
3. Sono disponibili diversi colori in base al codice RAL;il nostro colore standard è RAL 9006.
