Dettagli:
|
| Rapporto di cambio: | 31:1 | Coppia di uscita normale: | 533 Nm |
|---|---|---|---|
| Luogo di origine: | Changzhou, Cina | Coppia di tenuta: | 7000Nm |
| Coppia di ribaltamento: | 744 Nm | Coppia di uscita nominale: | 0,065 giri/min |
| Utilizzo: | Inseguitori solari | Funzione di protezione: | IP66 |
| Evidenziare: | Unità di rotazione con rotazione a 360 gradi,unità di rotazione con ingranaggi a vite senza fine con motore spazzolato,unità di rotazione con ingranaggi a vite senza fine da 533 Nm |
||

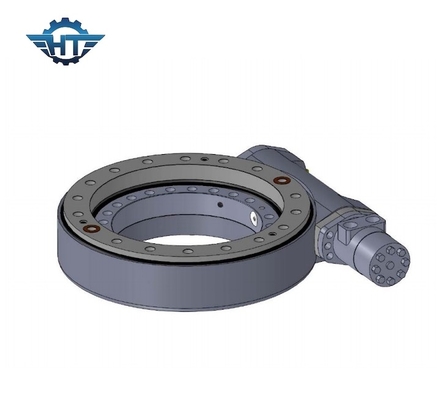

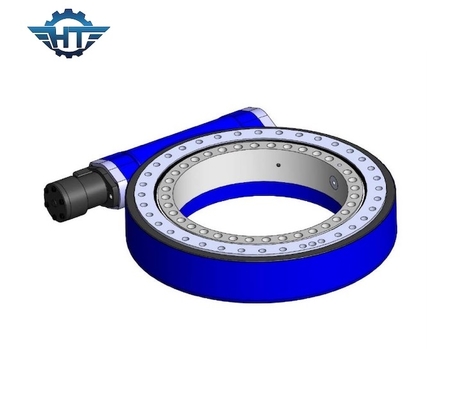

Unità di rotazione con rotazione a 360 gradi con motore spazzolato ed encoder per inseguitori solari inclinati
Slew Drive Descrizione
I nostri azionamenti SE offrono un involucro con grado di protezione IP66 che offre una protezione quasi completa da particelle ambientali come polvere, sporco, sabbia e persino acqua.Le nostre apparecchiature di collaudo garantiscono ai nostri prodotti una durata sul campo di 30 anni.
Un sistema di rotazione è un'unità compatta costituita da una vite senza fine, un ingranaggio, una base, un alloggiamento, cuscinetti e altri accessori.Questa unità riunisce i vantaggi di un ingranaggio e di una vite senza fine in un'unica unità.
Parametri prestazionali della serie SE
| Parametri delle prestazioni del modello SE | ||||||||||||
| Modello |
Uscita nominale Coppia (Nm) |
Inclinazione Coppia (Nm) |
Presa Coppia (Nm) |
Assiale Carico (kN) |
Radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (livello) |
IP |
Tep di lavoro. (℃) |
Se stesso- bloccaggio |
Il peso (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | sì | 204 |
Motore a corrente continua
Diversi motori (motori 220VAC, 380VAC, motori 12VDC, 24VDC, 48VDC, servomotori e motori passo-passo) possono essere progettati in base alle esigenze del cliente.
1. Adottare una doppia struttura di supporto per l'albero di uscita in modo da aumentare notevolmente la coppia massima del cambio.
2. La ruota solare e la ruota planetaria sono collegate da una scanalatura che aumenta la coppia massima del cambio e ne allunga la durata.
3. Utilizziamo ingranaggi elicoidali nella fase di ingresso che riducono il rumore e funzionano senza problemi ad alta velocità.L'ingranaggio interno è separato in modo da poter ottenere più rapporti e il design è flessibile.Il riduttore e il motore sono fissati mediante una giunzione fissa mediante vite assiale che aumenta la precisione di accoppiamento e riduce il rumore.
4. Usiamo il supporto del mattarello all'interno della ruota planetaria. Usiamo la rettifica del mattarello invece della rettifica scorrevole, quindi la durata del cambio è molto più lunga.
5. Doppia struttura portante;Rettifica interna sul foro interno degli ingranaggi planetari che rende la rotondità del foro interno inferiore a 0,003 mm; funzionamento mediante rotolamento anziché scorrimento;Raschiatura di precisione della superficie dell'ingranaggio HRC60; l'adozione di tutte queste tecnologie garantisce un funzionamento super silenzioso e costante e una lunga durata di oltre 10000 ore.
