Dettagli:
|
| Modello: | 5 pollici | Rapporto di cambio: | 37 |
|---|---|---|---|
| Efficienza: | 40% | Tipo: | Doppio asse |
| Applicazione: | sistema di inseguimento solare | Servizio dell'OEM: | A disposizione |
| Luogo d'origine: | Changzhou, Cina | Autista: | Motori 12/24vdc, servomotori |
| Evidenziare: | Unità di rotazione a doppio asse con vite senza fine,struttura ad ingranaggi Unità di rotazione a doppio asse,unità di rotazione a doppio asse da 5 pollici |
||

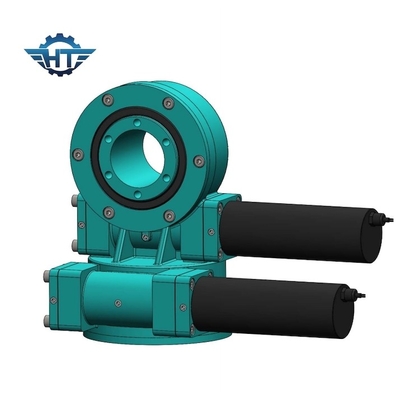

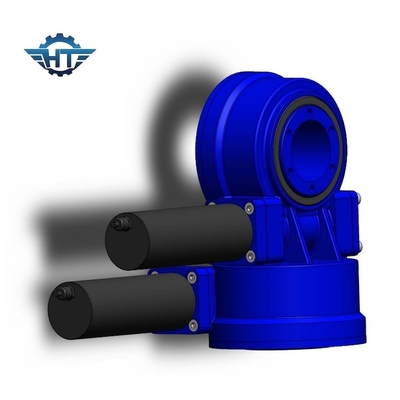

Unità di rotazione a doppio asse con struttura a vite senza fine e ingranaggi per sistema di inseguimento solare
Descrizione della trasmissione a vite senza fine e ingranaggio
Le unità di rotazione sono costituite da cuscinetto girevole, albero a vite senza fine, alloggiamento, cuscinetto, motore e così via.Il motore guida l'albero della vite senza fine, l'anello esterno del cuscinetto girevole ruoterà, l'anello esterno emetterà la coppia attraverso la flangia mentre l'anello interno del cuscinetto girevole è fissato nell'alloggiamento.
Parametri Slew Drives Modello SDE
| Parametri delle prestazioni del modello SDE | ||||||||||||
| Modello | Coppia di uscita nominale (Nm) |
Coppia di ribaltamento (kN.m) |
Coppia di tenuta (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (livello) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 25 kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 34 kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 56 kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 160 kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 224 kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 320 kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 492 kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 705 kg |
Funzione
La rotazione è in grado di sostenere più carico assiale, carico radiale e momento ribaltante.La piattaforma girevole o il telaio ruotano in azimut e in elevazione azionati dalla rotazione.
Applicazione
Per solare: è progettato nel sistema di tracciamento solare e migliora l'efficienza della generazione di energia.
Per uso industriale: utilizzato principalmente per guidare due oggetti rotanti relativi a 360°.
Vantaggi
1. Progettato con albero a vite senza fine a clessidra che fornisce un maggiore contatto dei denti e una coppia più elevata
2. La durata è aumentata dall'indurimento dell'ingranaggio e della pista di rotolamento
3. Le prestazioni del prodotto sono testate e la qualità del prodotto è garantita.
Esistono molte applicazioni in cui è possibile utilizzare la rotazione, principalmente perché è perfetta per le applicazioni che richiedono sia potenza di tenuta del carico che forza della coppia di rotazione.
