Dettagli:
|
| Rapporto di marce: | 31:1~150:1 | Asse: | Singolo asse |
|---|---|---|---|
| Luogo di origine: | Changzhou, CINA | Struttura: | Verme e cuscinetto |
| Durata: | 30 anni | Colore: | RAL9006 |
| Uso: | Inseguitori solari | Protegga la caratteristica: | IP66 |
| Evidenziare: | Azionamento di pantano dell'ingranaggio a vite della clessidra piccolo,Piccolo azionamento di pantano per l'inseguitore solare,Piccolo azionamento di pantano di IP66 Solarr |
||

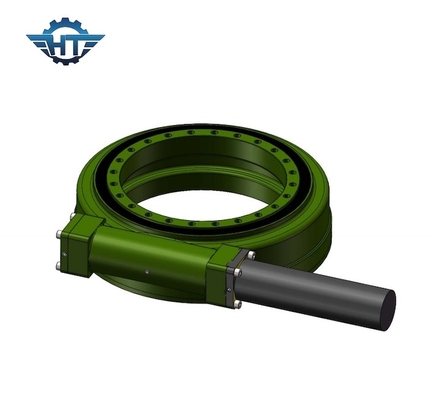

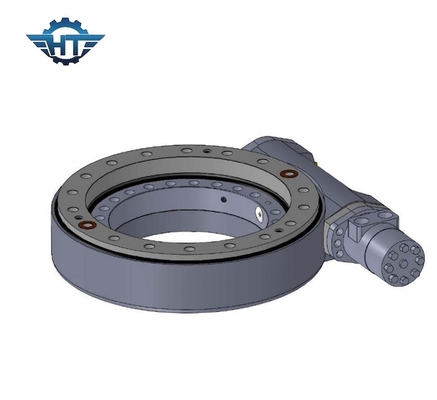

Azionamento di pantano dell'ingranaggio a vite della clessidra per l'inseguitore solare con il motore dell'ingranaggio planetario 24VDC
Descrizione dell'azionamento di pantano dell'ingranaggio a vite della clessidra
L'azionamento orizzontale di vuotamento di singolo asse del Se è una componente critica in sia sistema di tracciamento solare di singolo asse che sistema di tracciamento solare di asse doppio. Inoltre, può anche applicato nel sistema di CPV e di CSP, nell'energia eolica ecc.
Inseguitori di Unico asse
Un inseguitore di unico asse orienta i moduli di PV lungo un asse di rotazione, muoventesi orizzontalmente da est-ovest come il sole si muove. Muovere questi moduli di PV richiede che la carico-tenuta di offerta del riduttore sia che la coppia di torsione rotazionale – qualcosa soltanto che un azionamento altamente specializzato di vuotamento possa offrire. Gli inseguitori hanno applicato gli azionamenti di vuotamento che impegnano un maggior numero dei denti sulla linea del passo dell'anello dell'ingranaggio offriranno la quantità massima di forza, di durevolezza e di prestazione. Ciò assicura che l'inseguitore abbia la vita del campo possibile più lunga con il meno importo del tempo morto o del costo di mantenimento.
Inseguitori di Doppio-asse
gli inseguitori di Doppio-asse girano il lato al lato e su e giù, permettendo all'inseguimento ancor più preciso del movimento del sole. Questi azionamenti di vuotamento permettono ad un'uscita di più alta energia che i sistemi di unico asse. È dato che impiegano due gradi di libertà, utilizzando i forti ed azionamenti potenti di vuotamento ancor più importante per funzionalità affidabile e continua nel campo.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Vantaggi
1. Rotazione 360 gradi
2. Il motore di azionamento si è collegato a sinistra o destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Il grasso era stato riempito prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione di inclinazione, adatta ad installazione orizzontale
