Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | Ingranaggio a vite a 7 pollici |
|---|---|---|---|
| Rapporto di marce: | 51:1 | Efficienza: | 40% |
| Preciso: | grado <0.1 | Driver: | Elettrico/idraulico/servo |
| Colore: | Grigio d'argento | Luogo d'origine: | Changzhou, Cina |
| Evidenziare: | Azionamento solare di pantano del verme della clessidra,Azionamento solare a 7 pollici di pantano,azionamento solare di pantano del piccolo contraccolpo |
||

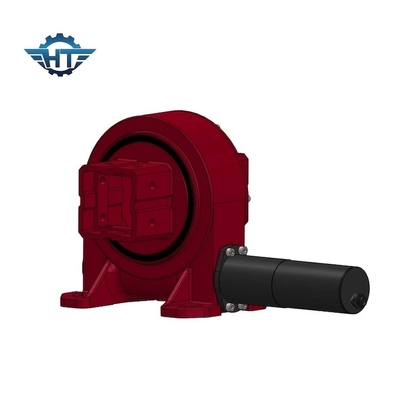

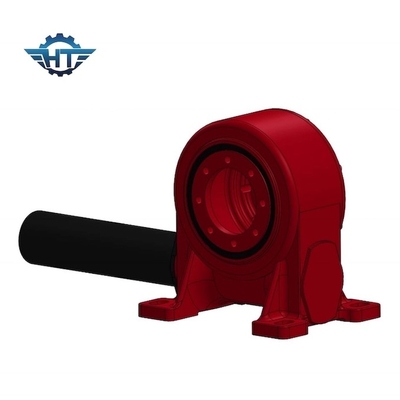

Il piccolo contraccolpo del verme a 7 pollici della clessidra ha ucciso l'azionamento per la centrale elettrica parabolica della depressione
Piccola descrizione dell'azionamento di vuotamento dell'ingranaggio a vite del contraccolpo
Gli azionamenti zero di vuotamento dell'ingranaggio a vite del contraccolpo pricipalmente sono utilizzati nell'applicazione di CSP come parabolico o depressione, è un genere di sistema del condensatore del calore che può assorbire il calore ad un determinato prodotto chimico e trasferire il calore all'elettricità.
Scheda verticale dell'azionamento di vuotamento del piccolo ingranaggio a vite del contraccolpo
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Specifiche dell'azionamento di vuotamento VE7
Nome di prodotto: VE7
Velocità normale dell'uscita: 0.03RPM
Coppia di torsione normale dell'uscita: 7320 N.m
Max Output Torque: 10980 N.m
Inclinazione della coppia di torsione di momento: 8 kN.m
Tenuta della coppia di torsione: 39 kN.m
Carico assiale statico: kN 30
Carico radiale statico: kN 100
Rapporto dell'azionamento di vuotamento: 51:1
Rimozione del contraccolpo: <=0.15°
IP (classe): 66
Efficienza: 40%
Temperatura: -40℃ to+120℃
Tensione nominale: 24 VCC
Corrente normale: < 7="">
Potenza di uscita: 126 W
Velocità dell'uscita: 1,6 GIRI/MIN.
Coppia di torsione dell'uscita: 359 N.m
Max Output Torque: 538 N.m
Rumore: <65 dB="">
Vantaggi
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra,
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta precisione
Portata di applicazione
Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
