Dettagli:
|
| Applicazione: | Inseguitori solari | Luogo di origine: | Changzhou |
|---|---|---|---|
| Driver: | Motore dell'ingranaggio planetario | Certificato: | ISO9001, CE |
| Installazione: | Orizzontale | Manutenzione: | Libero |
| Colore: | come richiesto | Contraccolpo: | 0,1 gradi |
| Evidenziare: | L'orizzontale ha montato gli inseguitori solari ha ucciso l'azionamento,azionamento solare di pantano degli inseguitori di CC 24V,Gli inseguitori solari hanno ucciso l'azionamento con il motore |
||

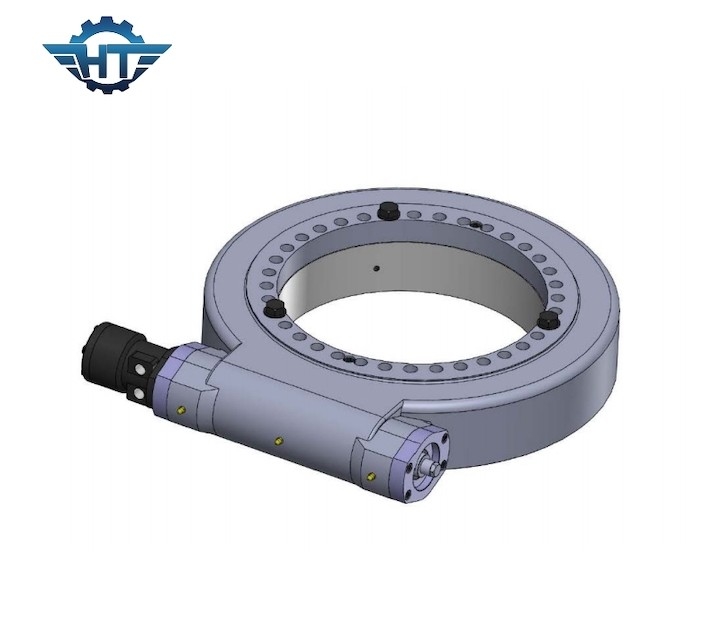

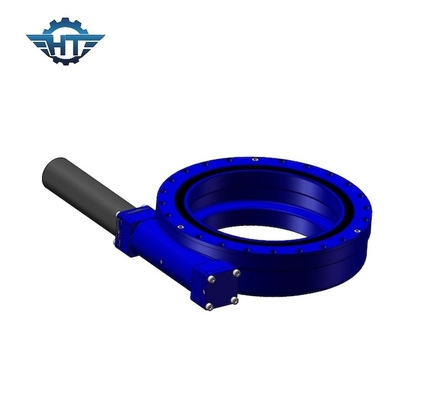

Cambio montato orizzontale dell'azionamento di pantano con il motore di CC 24V per gli inseguitori solari
Ha ucciso la descrizione del cambio dell'azionamento
L'azionamento di vuotamento ha molti tipi quale tipo incluso, il tipo d'abitazione aperto, il tipo verticale, il tipo doppio di asse, tipo di alta precisione, il tipo di ingranaggio a vite continua azionamento di vuotamento ecc. è basato sul cuscinetto di vuotamento con la forte coppia di torsione di inclinazione di momento e la funzione autobloccante statica. Molta superficie di contatto del dente è progettata specialmente per determinare l'alto carico.
| Modello: | SE5 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 600 N.m |
| Inclinazione della coppia di torsione di momento | 6 K N.m | Tenuta della coppia di torsione | 9,2 K N.m |
| Valutazione assiale statica | 68 KN | Valutazione radiale statica | 27 KN |
| Valutazione assiale dinamica | 34 KN | Valutazione radiale dinamica | 14 KN |
| Rapporto di marce | 37:1 | Efficienza | 40% |
Azionamento raccomandato di vuotamento
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
I vantaggi principali degli azionamenti di vuotamento del Se
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Il grasso era stato riempito prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione di inclinazione, adatta ad installazione orizzontale
