Dettagli:
|
| Modello: | A 9 pollici | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Efficienza: | 40% | Precisione: | ≤ 0,1 |
| Driver: | Motore elettrico | Tipo: | Verticale montato |
| Applicazione: | Sistema di tracciamento del pannello solare | Colore: | Richiesto |
| Evidenziare: | Azionamento solare di vuotamento dell'ingranaggio a vite verticale,Azionamento solare di vuotamento del forte ingranaggio di coppia di torsione,Azionamento solare di vuotamento dell'ingranaggio a 9 pollici |
||

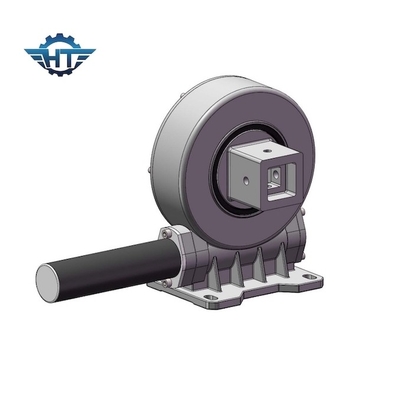

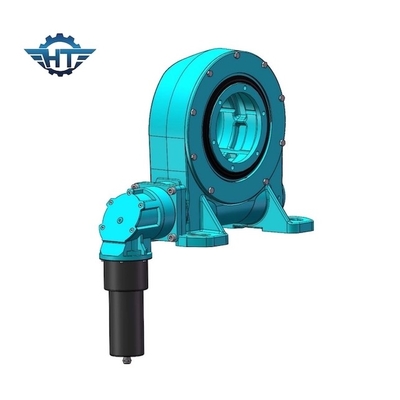

Il vuotamento verticale dell'ingranaggio a vite determina la forte coppia di torsione per il sistema di tracciamento del pannello solare
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
Siamo buon fornitore degli azionamenti di vuotamento. Ha ucciso l'azionamento per l'inseguitore solare è ampiamente usato in sistema di tracciamento fotovoltaico solare della produzione di energia ed altre nuove industrie energetiche nel paese ed all'estero a causa dei suoi multi-denti contattano, grandi coppia di torsione della trasmissione e buon funzionamento e può resistere ai grandi carichi radiali ed assiali ed al forte momento del capovolgimento (resistenza al vento).
L'azionamento di vuotamento è una parte principale in inseguitore solare. Adottando il cuscinetto di vuotamento come sua componente del centro, l'azionamento di vuotamento può sopportare la forza assiale, forza radiale e della inclinazione momento simultaneamente. Ci sono 10 dimensioni differenti disponibili da 3" a 25" pollice.
Parametri delle serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Vantaggi
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
Applicazione
Le applicazioni tipiche dell'azionamento di pantano comprendono l'industria solare, le gru del camion, gli ascensori dell'uomo, le attrezzature pratiche, i collegamenti idraulici, le attrezzature dello strumento dell'olio, le gru marine, gli operatori della gomma, lo zappatore s e gli ascensori automobilistici, ma gli azionamenti di pantano sono utilizzati in molte altre applicazioni che richiedono la tenuta del carico e la capacità rotazionale.
