Dettagli:
|
| Materiale: | 50Mn, 42CrMo, QUARTO | Rapporto di marce: | 51:1 |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | 7320 nanometro | Tenuta della coppia di torsione: | kNm 40 |
| Coppia di ribaltamento: | kNm 8 | Colore standard: | RAL9006 |
| Contraccolpo: | 0,1 gradi | Tipo rotante: | Singolo asse |
| Evidenziare: | Cambio dell'azionamento di pantano dell'ingranaggio a vite,azionamento fotovoltaico di pantano dell'ingranaggio a vite 24V,Azionamento solare di pantano dell'ingranaggio a vite del IP 66 |
||

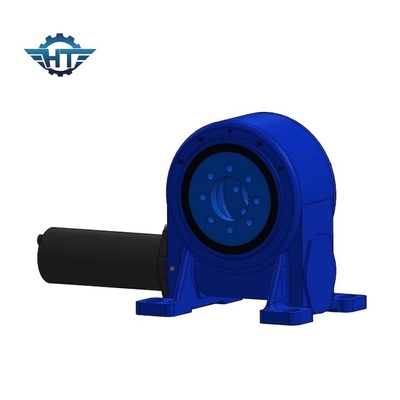

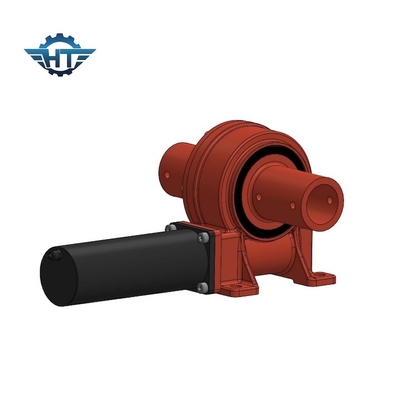

Cambio dell'azionamento di pantano dell'ingranaggio a vite IP66 per il sistema di tracciamento solare fotovoltaico 24V
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
Un azionamento di vuotamento è composto solitamente di anello di vuotamento, un verme, un alloggio fondente e le componenti standard come cuscinetto e bulloni, ecc. Mentre utilizzato nel sistema fotovoltaico della produzione di energia, l'azionamento di vuotamento è usato solitamente congiuntamente al motore planetario del riduttore del motore del riduttore di velocità di CC e di velocità di CA. Mentre utilizzato nell'organizzazione dell'attrezzatura, è usato regolarmente congiuntamente al motore idraulico per funzionare come sistema di azionamento di potere.
Parametri del modello Slewing Drives della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Un azionamento di vuotamento inoltre è chiamato azionamento dell'ingranaggio di vuotamento o riduttore di vuotamento, ecc. È utilizzato tipicamente nei sistemi di energia solare, in generatori eolici, nel sistema satellite e nell'organizzazione del macchinario come le gru del camion, gli ascensori dell'uomo, ecc. Ora è stato utilizzato prosperoso nei sistemi di tracciamento fotovoltaici.
Quando un azionamento di vuotamento è utilizzato nell'industria a energia solare, gli utenti devono scegliere ideale secondo l'area reale dei pannelli solari. In via generale, l'azionamento a 3 pollici di vuotamento è adatto a sistema di energia solare che viene con un pannello solare da 3 - 5 m2, a 7 pollici per il pannello solare di 10-17 m2, a 9 pollici per 18-30 m2, a 12 pollici per 31-45 m2 e a 14 pollici per 46-60 m2. Questi sono forniti per il vostro riferimento. Per più specifico e informazione dettagliata, senta libero prego per contattare la nostra persona di vendite alla pagina del contatto.
Vantaggi del prodotto
1) Coppia di torsione e carico ad alto rendimento di tenuta
2) precisione d'inseguimento superiore
3) forte resistenza e sigillatura della corrosione efficaci
4) Autobloccante
Campi di applicazione
| Campo di energia eolica | Macchinario metallurgico |
| Industria leggera | Attrezzature pesanti |
| Porto Marine Machiner | Prodotti militari. |
| Estrazione mineraria del macchinario di costruzione | Attrezzatura degli impianti d'acciaio |
| Impianto di depurazione | Macchinario agricolo |
