Dettagli:
|
| Modello: | A 7 pollici | Rapporto di marce: | 57:1 |
|---|---|---|---|
| Efficienza: | 40% | Precisione: | come richiesto |
| Driver: | Motori | Tipo: | asse doppio |
| Applicazione: | sistema di inseguimento solare | Colore: | come richiesto |
| Evidenziare: | Cambio solare dell'azionamento di pantano del sistema di tracciamento,Cambio doppio 12VDC dell'azionamento di pantano di asse,cambio d'inseguimento solare dell'azionamento di pantano 7inch |
||

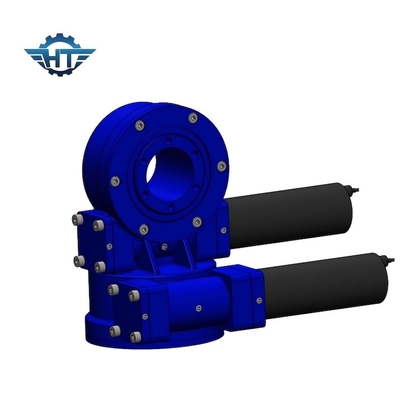

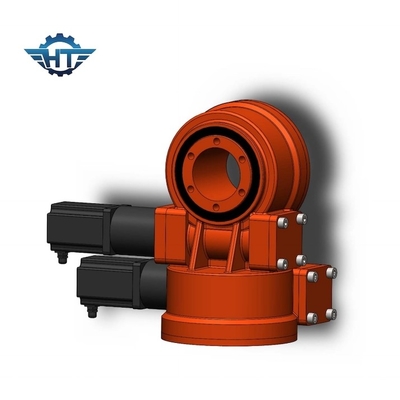

Cambio doppio dell'azionamento di pantano di asse con i motori di CC 12V per il sistema di tracciamento solare
Introduzione doppia dell'azionamento di vuotamento di asse
Gli azionamenti di vuotamento sono perfetti per le situazioni che richiedono sia la carico-tenuta che la coppia di torsione rotazionale dallo stesso cambio. Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
Grafico delle prestazioni di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Dati tecnici
| Nome di prodotto | Azionamento di vuotamento SDE7 con i motori dell'ingranaggio di 43Nm 24Vdc |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Tenuta della coppia di torsione | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Motore a corrente alternata 380V/220V; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, Machiner industriale |
Azionamento raccomandato di vuotamento
| Azionamento d'abitazione incluso di vuotamento | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Azionamento d'abitazione incluso preciso di vuotamento | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Azionamento di vuotamento dell'ingranaggio a vite | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Azionamenti doppi di vuotamento di asse | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Azionamento incluso di vuotamento di verticale | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
