Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SE1 |
|---|---|---|---|
| Rapporto di marce: | 31:1 | Efficienza: | 40% |
| Colore: | come richiesto | Applicazione: | Sistema di tracciamento solare automatico |
| Luogo di origine: | Changzhou, Cina | Driver: | Motore 12/24VDC |
| Certificato: | ISO9001, CE | Autobloccante: | Sì |
| Evidenziare: | Piccolo cambio dell'azionamento di pantano del motore dell'ingranaggio,Cambio solare dell'azionamento di pantano SE1,cambio solare dell'azionamento di pantano 50Mn |
||

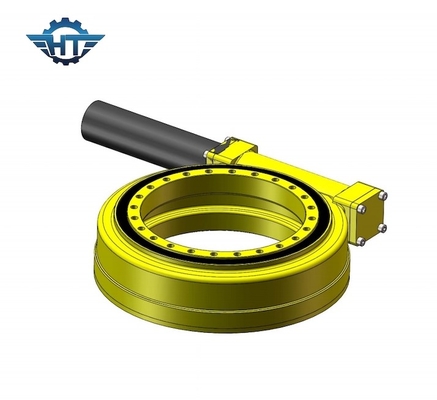

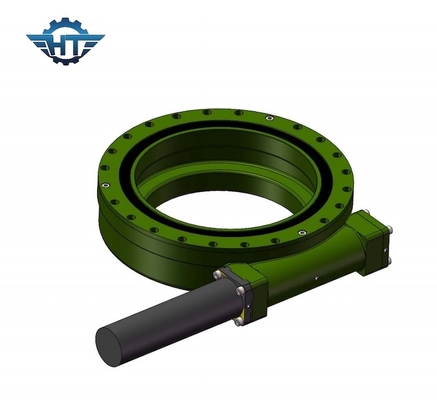

Cambio dell'azionamento di pantano SE1 con il piccolo motore dell'ingranaggio per il sistema di tracciamento solare automatico
Descrizione dell'azionamento di pantano SE1
Per l'azionamento di vuotamento, ha chiamato solitamente il cuscinetto di vuotamento o l'anello di vuotamento, è consiste del verme, dell'ingranaggio, dell'alloggio, del cappuccio protettivo, del piatto superiore, del motore e di altre componenti. Poiché le componenti del centro sono verme ed ingranaggio, possono resistere alle forze assiali, forze radiali e del capovolgimento momenti allo stesso tempo. Rispetto ai prodotti rotatori tradizionali, il nuovo azionamento di vuotamento è conveniente da installare, mantenere ed installare. gli azionamenti di vuotamento sono ampiamente usati in sistemi di tracciamento solari di PV, CPV, CSP e le applicazioni della costruzione, compreso le gru del camion, gli ascensori, le piattaforme girevoli, il macchinario del porto, i veicoli, i piccoli sistemi di energia eolica e l'antenna satellitare. Ci sono 11 dimensione differente disponibile da 1" a 25" con più di 60 modelli per soddisfare sia le richieste d'inseguimento regolari che precise nel PV, in CPV e in CSP (potere termico, torre, fresnel, eliostato) seguenti i campi.
Parametri di prestazione delle serie del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Tenuta della coppia di torsione | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sì | chilogrammo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sì | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sì | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sì | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sì | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 182 |
Installazione
Gli azionamenti di vuotamento SE1 hanno potuto essere installati verticalmente che orizzontalmente sia.
Si consiglia per montare orizzontalmente la parte superiore degli azionamenti di vuotamento nelle domande di mechinery o solari di migliore protezione. Se avuto bisogno di, potesse anche essere montato verticalmente, ma ha bisogno dei sostenitori supplementari.
Applicazioni
inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
