Dettagli:
|
| Modello: | SE14 | Rapporto di marce: | 85:1 |
|---|---|---|---|
| Efficienza: | 40% | Colore: | RAL 9006 o come richiesto |
| Luogo di origine: | Changzhou, Cina | Driver: | Motore 220VAC/380VAC/24VDC |
| Applicazione: | Gru del camion | Manutenzione: | Libero |
| Evidenziare: | Cambio dell'azionamento di pantano dell'ingranaggio a vite del CE,Azionamento solare di pantano dell'ingranaggio SE14,Azionamento solare di pantano del verme 24VDC |
||

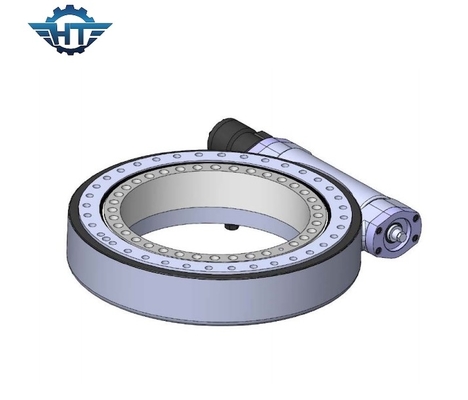

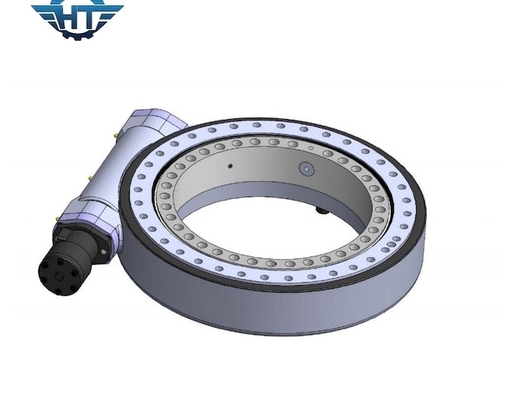

Cambio dell'azionamento di pantano dell'ingranaggio a vite del certificato del CE SE14 con il motore idraulico per le gru del camion
Descrizione dell'azionamento di vuotamento SE14
L'azionamento di vuotamento può sostenere il carico più assiale, carico radiale e momento della inclinazione. La piattaforma girevole o la struttura gira all'azimut ed all'elevazione determinati vuotando l'azionamento.
Tabella di prestazione di SE14
| Modello | ingranaggio a vite continua a 14 pollici orizzontale |
| Rapporto | 85:1 |
| Grado del IP | IP66 |
| Coppia di torsione della potenza nominale | kNm 44 |
| Inclinazione della coppia di torsione | kNm 135 |
| Carico assiale | kN 680 |
| Carico radiale | kN 230 |
| Tenuta della coppia di torsione | kNm 68 |
| Efficienza | 40% |
| Precisione | ° ≤0.1 |
| Autobloccante | Sì |
| Peso | 62 chilogrammi |
| Temperatura di lavoro | -30~+120 ℃ |
Caratteristiche strutturali
L'ingranaggio a vite continua di vuotamento sta consistendo dell'ingranaggio a vite, l'albero a vite continua, l'alloggio, il cuscinetto, motore ecc. Il motore guida l'albero a vite continua, il verme ed avvolge il verme e l'ingranaggio è impegnato aumentare la coppia di torsione, stabile ed affidabile.
Grafico delle prestazioni per la serie del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì |
204
|
Vantaggi
consegna veloce: siamo un grande produttore professionista withadvanced le facilità e più del yearsexperience 10
migliore servizio di dopo-vendita: abbiamo gruppo di protessional per fornire il servizio completo della un-fermata per voi
prezzo competitivo: possiamo dare a clienti la maggior parte del prezzo competitivo per incontrare il vostro bilancio
sistema rigoroso di controllo di qualità: Abbiamo linea di produzione di prima classe sistema di gestione della qualità del andstrict
Portate di applicazione
Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatori e ascensori automobilistici.
I nostri servizi
Ci sono più di 10 dimensioni differenti, a partire da 3' dimensione a 25" dimensione di pollice, fra loro sono 5", a 7", a 9" a 12", 14", 17", 19" e 21". Sono sia ampiamente usate in sistemi di tracciamento solari (PV, CPV, HCPV che eliostato) e veicoli regolari, quali gli ascensori dell'uomo, le gru del camion come pure i veicoli modulari.
