Dettagli:
|
| Tipo del codificatore: | Codificatore incrementale | Temperatura di funzionamento: | -40°C a +120°C |
|---|---|---|---|
| Livello di protezione: | Protezione IP66 | Risoluzione: | 3600 ppr |
| Livello acustico: | ≤50dB | Voltaggio di ingresso: | 24v |
| Interfaccia di comunicazione: | RS485 | Peso del pacchetto: | 55KG |
| Evidenziare: | RS485 Azionamento a rotazione,Azionamento di rotazione del codificatore incrementale,Tracciatore solare 24V |
||

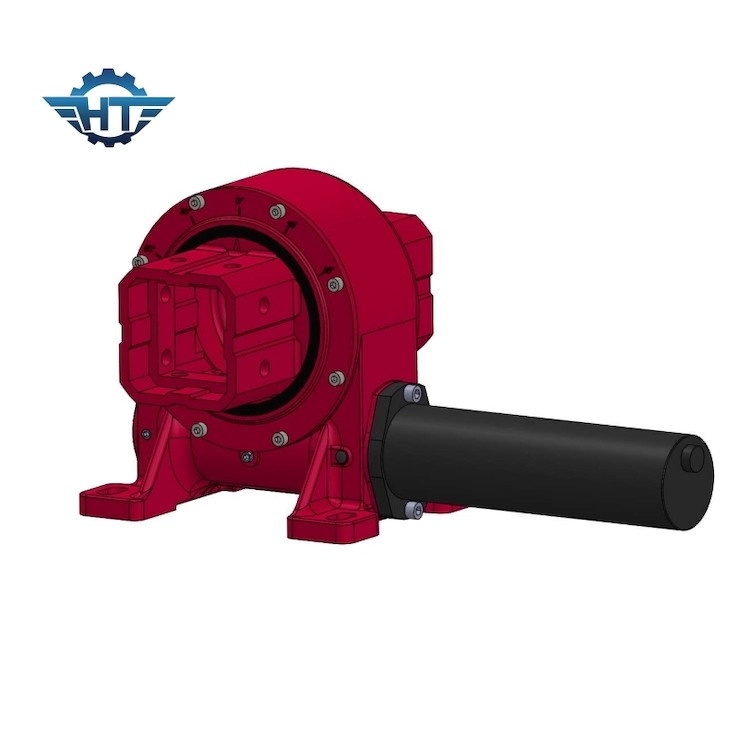

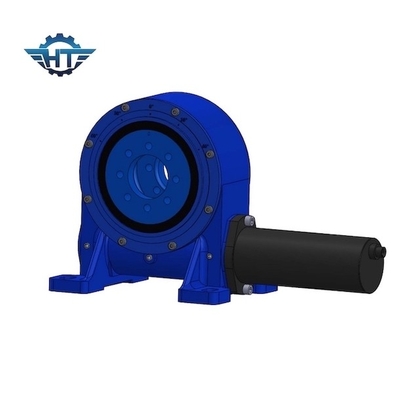

Azionamento a rotazione con interfaccia di comunicazione RS485 - Tracker solare
Descrizione del prodotto
Azionamento a rotazione: caratteristiche e componenti chiave
Un azionamento di rotazione, noto anche come azionamento di rotazione o azionamento di cuscinetto di rotazione, è un componente meccanico utilizzato in varie applicazioni per consentire la rotazione controllata di un carico attorno a un asse centrale.Sono comunemente presenti nei macchinari industriali e nelle energie rinnovabili., attrezzature da costruzione, sistemi di tracciamento solare e turbine eoliche, dove è necessaria una rotazione controllata e precisa.
Passiamo alle caratteristiche e ai componenti chiave di un motore a rotazione:
Alloggiamento principale: per resistere a carichi pesanti e condizioni ambientali, l'azionamento di rotazione è tipicamente costituito da un alloggiamento compatto e robusto, all'interno del quale sono contenuti tutti i componenti interni.
Asse centrale: al centro del motore di rotazione si trova un asse centrale, generalmente indicato come ingranaggio a vermi, che funge da punto di virata per il movimento di rotazione.
Meccanismo degli ingranaggi: il meccanismo degli ingranaggi, spesso costituito da una vite a vermi e da un ingranaggio ad anello, converte il movimento rotativo in movimento angolare.
Motore di trasmissione: il motore di trasmissione è esterno al motore di rotazione e fornisce la coppia necessaria per la rotazione del carico.
Cuscinetti: sono necessari cuscinetti di alta qualità per ridurre l'attrito e una rotazione fluida ed efficiente.
Sigilli e lubrificazione: Sigilli e guarnizioni proteggono i componenti interni da contaminanti esterni e una corretta lubrificazione riduce l'usura.
Flange di montaggio: può essere necessario un flange di montaggio per fissare in modo sicuro il motore di rotazione alla struttura circostante.
Gli azionamenti a rotazione offrono un'eccellente versatilità, durata e capacità di carico, rendendoli componenti essenziali di varie applicazioni industriali.
Gli azionamenti a rotazione sono progettati per gestire carichi pesanti e offrire un controllo preciso della rotazione, rendendoli ideali per varie applicazioni che richiedono un movimento controllato.e la capacità di sopportare carichi sia assiali che radiali li rendono componenti preziosi in industrie come la costruzione, energia rinnovabile e produzione.
Parametri tecnici
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Applicazioni
Azionamenti di rotazione in vari settori e applicazioni
Gli azionamenti a rotazione sono componenti importanti in un'ampia gamma di industrie e attrezzature, progettati per fornire un controllo preciso del movimento di rotazione e del posizionamento,nonché capacità di carico portante. Ecco alcune delle applicazioni comuni degli azionamenti a rotazione:
1. Sistemi di tracciamento solare: gli azionamenti a rotazione sono comunemente utilizzati nei sistemi di tracciamento solare per orientare i pannelli e gli array solari verso il sole durante il giorno,migliorando così l'efficienza della produzione di energia solare.
2. Turbine eoliche: Simili ai sistemi di tracciamento solare, le turbine eoliche utilizzano azionamenti di rotazione per controllare in rotazione la nacella e le pale della turbina per catturare efficientemente l'energia eolica.
3Apparecchiature per la costruzione: gli azionamenti a rotazione sono utilizzati nei macchinari da costruzione come escavatori, gru e pompe per il calcestruzzo, per consentire il controllo preciso della rotazione del braccio, del braccio o del secchio.
4Macchine agricole: vengono utilizzate anche in attrezzature agricole, comprese le mietitrebbie e i sistemi di irrigazione, per controllare il movimento e il posizionamento di vari componenti.
5. Manipolazione dei materiali: gli azionamenti a rotazione sono ampiamente utilizzati nelle applicazioni di movimentazione dei materiali, come i sistemi di trasporto, i caricatori di materiali e gli impilatori,per il controllo preciso di nastri trasportatori e altre apparecchiature.
6Tavole rotative: la rotazione delle tavole rotative è uno degli impieghi industriali più importanti delle unità di rotazione.Possono essere utilizzati nei processi di produzione e di lavorazione per consentire l'indicizzazione e il posizionamento precisi dei pezzi da lavorare durante l'elaborazione.
7Equipaggiamento marino e offshore: gli azionamenti a rotazione sono utilizzati nelle gru delle navi, nelle piattaforme di trivellazione offshore e nei sistemi di posizionamento delle navi per consentire il controllo delle attrezzature e dei carichi rotanti.
8. Piattaforme di lavoro aeree: le piattaforme di sollevamento e i camion a secchi sono alcune delle applicazioni in cui si possono trovare azionamenti di rotazione per controllare il movimento e il posizionamento della piattaforma di lavoro.
9Energia rinnovabile: Oltre al tracciamento eolico e solare, sono utilizzati anche nei sistemi di energia delle maree e delle onde per orientare i dispositivi di cattura dell'energia.
10. Dischi satellitari: gli azionamenti a rotazione, hanno applicazioni come le antenne satellitari, che richiedono un'indicazione e un tracciamento precisi per mantenere la comunicazione con i satelliti in orbita.
11Radiodiffusione e sorveglianza: l'uso di azionamenti di rotazione può essere visto nei sistemi di radiodiffusione, nelle antenne radiotelevisive e nelle autorità di sorveglianza per il controllo del movimento delle antenne o delle telecamere.
12. Fabbricazione automatizzata: vengono utilizzati anche in processi di produzione automatizzati che richiedono movimenti e posizionamenti di rotazione precisi.
13Difesa e Aerospazio: gli azionamenti a rotazione sono componenti importanti dei sistemi radar, dei lanciarazzi e dei telescopi utilizzati in questo settore.
14Industria dell'intrattenimento: il controllo rotazionale delle giostre nei parchi di divertimenti è un'area di applicazione per i motori a rotazione, comprese le ruote panoramiche e le piattaforme di guida.
15Telescopi e osservatori: gli osservatori e i telescopi astronomici si basano anche su motori a rotazione per puntare e tracciare con precisione gli oggetti celesti.
16- attrezzature per l'estrazione mineraria e di carriera: infine, i motori a rotazione sono utilizzati in vari macchinari pesanti utilizzati nel settore minerario, quali escavatori a ruote a secchi e impianti di recupero.
Questi esempi dimostrano le infinite capacità degli azionamenti a rotazione in molti settori industriali diversi.che li rende componenti inestimabili per operazioni efficienti e sicure.
Supporto e servizi
Supporto tecnico e assistenza
A Hangtuo, forniamo supporto tecnico e servizio per il nostro Solar Tracker Slew Drive.I nostri servizi sono progettati per soddisfare le esigenze dei nostri clienti e massimizzare le prestazioni del nostro Solar Tracker Slew Drive.
Supporto tecnico e risoluzione dei problemi
Il nostro team di supporto tecnico è disponibile per fornire assistenza e servizi di risoluzione dei problemi.Il nostro team è disponibile anche per aiutare a diagnosticare e risolvere eventuali problemi tecnici.
Manutenzione e aggiornamenti
Forniamo servizi di manutenzione e aggiornamento per garantire che la tua Solar Tracker Slew Drive funzioni sempre in modo ottimale.
Garanzia e riparazione
Offriamo una garanzia completa e un servizio di riparazione per la nostra Solar Tracker Slew Drive.
Imballaggio e spedizione
I prodotti con motore a catena di tracciamento solare sono confezionati in modo sicuro con una busta di schiuma o di bolla e collocati in una scatola di cartone o in un contenitore di plastica a seconda delle dimensioni e del peso del prodotto.Tutti i prodotti sono spediti con un numero di tracciamento per garantire la consegna.
Il tempo di spedizione standard per i prodotti Solar Tracker Slew Drive è di 3-5 giorni lavorativi.
Domande frequenti
Q1: Qual è il marchio e il modello del Solar Tracker Slew Drive?
R1: Il Solar Tracker Slew Drive è un modello Hangtuo VE.
D2: Da dove proviene il Solar Tracker Slew Drive?
R2: Il tracciatore solare è di Changzhou, in Cina.
D3: Che certificazione ha il Solar Tracker Slew Drive?
R3: La tracciatrice solare ha le certificazioni CE e ISO9001.
Q4: Qual è la quantità minima d'ordine del dispositivo di tracciamento solare?
R4: Il quantitativo minimo di ordinazione del dispositivo di tracciamento solare è 1.
Q5: Qual è la fascia di prezzo del dispositivo di tracciamento solare?
A5: la fascia di prezzo della trazione a catena del tracciatore solare è di USD 200 ~ 350.
Q6: Quanto tempo dura la consegna del dispositivo di tracciamento solare?
R6: Il tempo di consegna per la tracciatrice solare è di 7-15 giorni.
