Dettagli:
|
| Voltaggio di ingresso: | 24v | Livello di protezione: | Protezione IP66 |
|---|---|---|---|
| garanzia: | 5 anni | Applicazione: | Sistema di tracciamento solare di PV |
| Livello acustico: | ≤50dB | Nome del prodotto: | Tracciatore solare |
| Peso: | 23 chilogrammi | Temperatura di funzionamento: | -40°C a +120°C |
| Evidenziare: | Interfaccia RS485 Azionamento a catena solare,24V tracciamento solare,Tracciamento solare fotovoltaico Slew Drive |
||

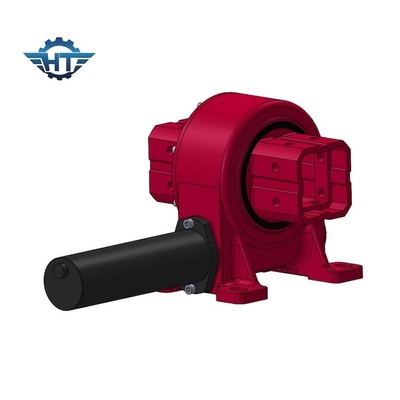

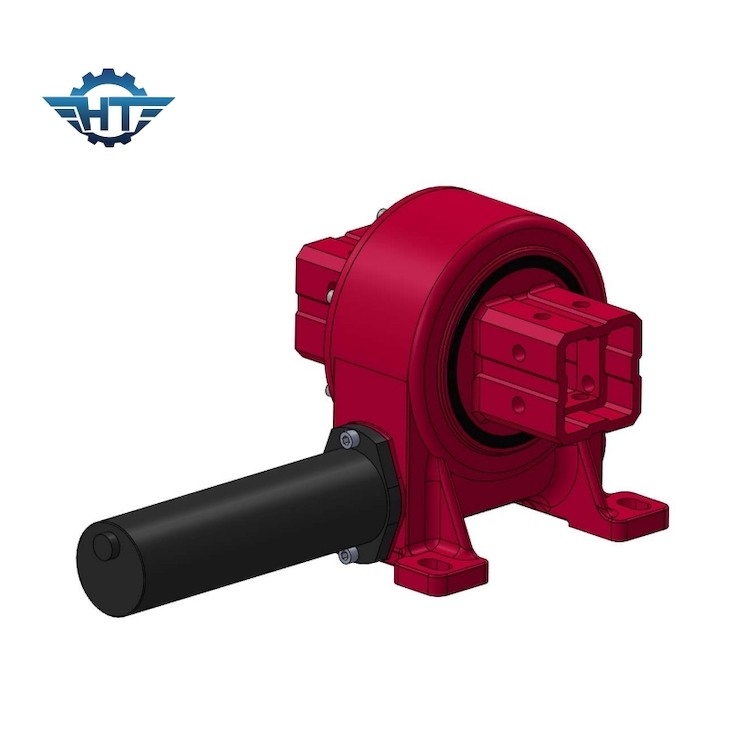

Sistema di monitoraggio solare avanzato con risoluzione 3600ppr e interfaccia RS485
Descrizione del prodotto
Un azionamento di rotazione, noto anche come azionamento di rotazione o azionamento di cuscinetto di rotazione, è un componente meccanico utilizzato in varie applicazioni per consentire la rotazione controllata di un carico attorno a un asse centrale.Questi dispositivi si trovano comunemente nei macchinari industriali, sistemi di tracciamento solare, turbine eoliche, attrezzature da costruzione e altre applicazioni in cui è necessaria una rotazione controllata e precisa.
Ecco una descrizione delle caratteristiche e dei componenti principali di un motore a rotazione:
Alloggiamento principale: l'azionamento di rotazione è costituito in genere da un alloggiamento robusto e compatto che contiene tutti i componenti interni.L'alloggiamento è progettato per resistere a carichi pesanti e condizioni ambientali.
Asse centrale: al centro del motore di rotazione si trova un asse centrale, spesso indicato come ingranaggio a vermi, che funge da punto di pivotamento per il movimento di rotazione.
Meccanismo degli ingranaggi: la funzione principale dell'azionamento di rotazione è quella di convertire il movimento rotativo in movimento angolare.di larghezza superiore a 20 mm,La vite del verme si collega con i denti dell'ingranaggio, consentendo una rotazione controllata.
Motore di azionamento: per controllare la rotazione dell'azionamento di rotazione, di solito è collegato un motore di azionamento esterno.
Cuscinetti: i cuscinetti di alta qualità sono componenti cruciali di un motore di rotazione. Forniscono supporto e riducono l'attrito, consentendo una rotazione fluida ed efficiente.Alcuni motori a rotazione hanno più file di cuscinetti per una maggiore stabilità.
Sigilli e lubrificazione: per proteggere i componenti interni dalla polvere, dalla sporcizia e dall'umidità, gli azionamenti di rotazione sono dotati di sigilli e guarnizioni.Per ridurre l'usura e garantire l'affidabilità a lungo termine è essenziale una corretta lubrificazione.
Flange di montaggio: a seconda dell'applicazione, può essere inclusa una flange di montaggio per fissare in modo sicuro il motore di rotazione alla struttura circostante.
Ingranaggi di uscita: alcuni azionamenti a rotazione hanno un ingranaggio di uscita, che è collegato al carico da ruotare.
Gli azionamenti a rotazione sono progettati per gestire carichi pesanti e offrire un controllo preciso della rotazione, rendendoli ideali per varie applicazioni che richiedono un movimento controllato.e la capacità di sopportare carichi sia assiali che radiali li rendono componenti preziosi in industrie come la costruzione, energia rinnovabile e produzione.
Parametri tecnici
Ecco una breve descrizione dei vari modelli di riduttori disponibili:
|
Modello |
Torsione di uscita nominale (N.m.) |
Torsione di tenuta (kN.m) |
Torsione di inclinazione (kN.m) |
Carico assiale (kN) |
Carico radiale (kN) |
Rapporto |
Efficienza |
Precisione (Laurea) |
IP |
Tep di lavoro ((°C) |
Auto bloccaggio |
Peso (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sì, sì. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sì, sì. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sì, sì. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sì, sì. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sì, sì. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sì, sì. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sì, sì. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sì, sì. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sì, sì. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sì, sì. |
251 kg |
Applicazioni
Gli azionamenti a rotazione sono ampiamente utilizzati in una varietà di industrie e applicazioni in cui la rotazione controllata, il posizionamento preciso e la capacità portante sono essenziali per un funzionamento efficiente.Dai sistemi di tracciamento solare alle turbine eoliche, apparecchiature da costruzione e tavoli rotanti, gli azionamenti a rotazione consentono il controllo preciso di vari componenti.attrezzature marine e offshore, piattaforme di lavoro aeree, sistemi di energia rinnovabile, antenne satellitari, sistemi di radiodiffusione, sistemi di sorveglianza, processi di produzione automatizzati, applicazioni nel settore della difesa e dell'aerospazio,Parco di divertimenti, telescopi e attrezzature minerarie e di estrazione.
La versatilità degli azionamenti a rotazione e la loro importanza in un'ampia gamma di applicazioni non hanno eguali.gli azionamenti a rotazione consentono un movimento efficiente e un posizionamento preciso di vari componenti, garantendo un funzionamento sicuro ed efficiente in una serie di settori.
Supporto e servizi
Supporto tecnico e servizi per il tracciatore solare
Il nostro team di ingegneri esperti vi aiuterà a identificare i problemi e fornire soluzioni per qualsiasi problema si possa incontrare.dalla manutenzione preventiva regolare alle riparazioni e sostituzioni di emergenza.
Offriamo supporto tecnico e servizi per i nostri clienti, con un team dedicato di professionisti sempre disponibili per rispondere alle vostre domande e preoccupazioni.Il nostro team è altamente addestrato e esperto in tutti gli aspetti della tecnologia di tracciamento solare., e può fornirti i consigli e le competenze necessarie per mantenere il tuo sistema in perfette condizioni.
Offriamo anche una serie di servizi personalizzati, inclusi suggerimenti di installazione personalizzati e risoluzione dei problemi.Il nostro team può lavorare con voi per identificare eventuali punti deboli potenziali nel vostro sistema e fornire soluzioni su misura per garantire prestazioni ottimali.
Il nostro supporto tecnico e i nostri servizi sono progettati per offrirvi la migliore esperienza possibile con il vostro prodotto Solar Tracker Slew Drive.Non esitate a contattarci..
Imballaggio e spedizione
L'imballaggio e la spedizione del Solar Tracker Slew Drive includono:
Materiale di imballaggio di alta qualità, come la busta a bolle d'aria, la busta contraente e l'ammortizzatore in schiuma.
Il prodotto deve essere sigillato in una scatola protettiva.
Il prodotto verrà etichettato con un numero di tracciamento e spedito all'indirizzo specificato.
