Dettagli:
|
| Modello: | VE5 pollici | Applicazione: | sistema di inseguimento solare |
|---|---|---|---|
| Certificato: | ISO9001, CE | Installazione: | montato orizzontalmente |
| Servizi di manutenzione: | Libero | Colore: | come richiesto |
| Contraccolpo: | inferiore a 0,1 gradi | Voltaggio di ingresso: | 24 V di corrente continua |
| Evidenziare: | azionamento efficiente del motore a vermi,37/1 rapporto tra il motore e il motore,Sistema di tracciamento slew drive solare |
||

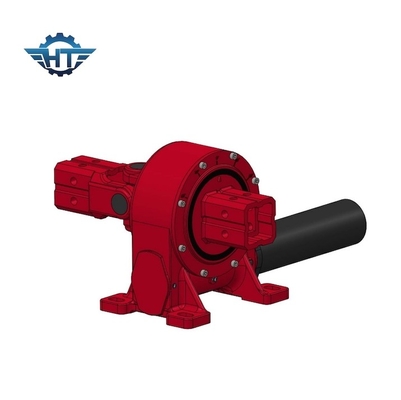

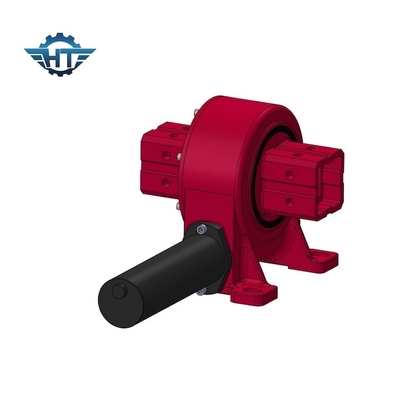

Efficiente motore a guinzaglio con rapporto 37:1 per il sistema di tracciamento solare
Descrizione del motore a catena del worm gear
gli azionamenti a rotazione svolgono un ruolo cruciale per consentire il movimento di rotazione e il supporto del carico in vari sistemi industriali e meccanici,offrire una soluzione affidabile ed efficiente per applicazioni che richiedono una rotazione continua e capacità di caricoGli azionamenti a scorrimento sono comunemente utilizzati in applicazioni che richiedono una rotazione continua a 360 gradi, come sistemi di tracciamento solare, turbine eoliche, gru, escavatori e macchinari industriali.Forniscono una soluzione compatta ed efficiente per trasmettere coppia e sostenere carichi pesanti, consentendo al contempo una rotazione fluida e precisa.
Parametri di prestazione del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Caratteristiche
Manutenzione e lubrificazione: a seconda della progettazione specifica, gli azionamenti a rotazione possono richiedere manutenzione periodica,compresa la lubrificazione degli ingranaggi e l'ispezione dell'alloggiamento per individuare eventuali segni di usura o danniUna corretta manutenzione contribuisce a garantire prestazioni ottimali e longevità.
Precisione e controllo: gli azionamenti a rotazione possono fornire un controllo preciso del movimento di rotazione, rendendoli adatti ad applicazioni che richiedono precisione e controllo del posizionamento,come sistemi di tracciamento solare o braccia robotizzate.
Resistenza alle intemperie: Molti motori a rotazione sono progettati per resistere a condizioni ambientali difficili, tra cui temperature estreme, umidità e esposizione a sostanze corrosive.Questo li rende adatti per applicazioni esterne in cui la durata è essenziale.
Le caratteristiche e le capacità specifiche degli azionamenti a rotazione possono variare a seconda della progettazione e dell'applicazione prevista.è importante consultare le specifiche del prodotto e le linee guida per informazioni dettagliate.
