Dettagli:
|
| Materiale: | 42CrMo o 50Mn | Garanzia: | 5~10 anni |
|---|---|---|---|
| Motore: | Motore a corrente continua | Applicazione: | Sistema di tracciamento solare di PV di 2 ritratti |
| rumore: | ≤60dB | Temperatura di funzionamento: | -20℃~+80℃ |
| Nome del prodotto: | Tracciatore solare | Livello di protezione: | Protezione IP66 |
| Evidenziare: | Ve7 slew drive solare,Motore a 24 volts azionato a motore solare,Azionamento a rotazione a 24 V per sistema di tracciamento solare |
||

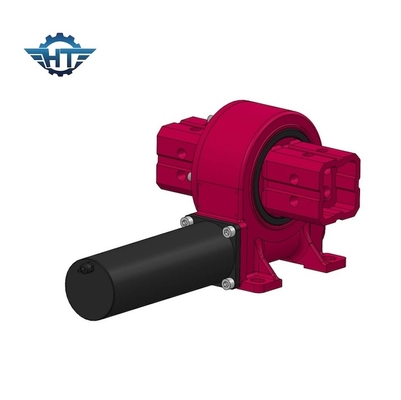

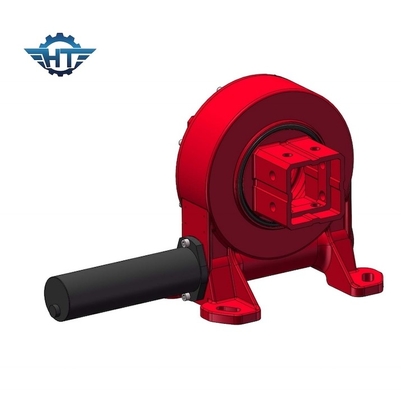

VE7 Solar Tracker Slew Drive con motore di ingranaggi 24VDC per 2 sistemi di tracciamento fotovoltaico a ritratto
Descrizione del dispositivo di tracciamento solare VE7
Gli azionamenti di rotazione di Hangtuo' utilizzano una tecnologia di precisione che fornisce un rapporto variabile in più fasi di ingranaggio.e alloggi pronte per l'installazioneAbbiamo la capacità di fornire soluzioni personalizzate per applicazioni specifiche.
La progettazione e le specifiche degli azionamenti a rotazione possono variare a seconda dei requisiti specifici dell'applicazione, compresa la capacità di carico, la velocità, la precisione e le condizioni ambientali.Sono disponibili diverse dimensioni e rapporti di ingranaggio per una vasta gamma di applicazioni e capacità di carico.
Parametri di prestazione del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Caratteristiche
Trasmissione della coppia: gli azionamenti a rotazione trasmettono in modo efficiente la coppia dal meccanismo di azionamento all'anello di rotazione, consentendo una rotazione regolare e controllata.L'ingranaggio a vermi o il sistema di ingranaggi a spinta assicurano una trasmissione di potenza affidabile con un minimo di reazione negativa.
Protezione dell'anello girevole: gli azionamenti girevoli forniscono un alloggiamento chiuso che protegge i componenti interni, come l'anello girevole e gli ingranaggi, da contaminanti, polvere, umidità,e altri fattori ambientaliCiò contribuisce a prolungare la vita utile del sistema di propulsione.
Versatilità: gli azionamenti di marcia possono essere personalizzati per soddisfare specifiche esigenze di applicazione.Questa versatilità consente loro di essere utilizzati in una vasta gamma di industrie e applicazioni.
Applicazioni
I nostri prodotti includono azionamenti a rotazione e componenti correlati, che sono principalmente applicati in sistemi di tracciamento solare a singolo o doppio asse, veicoli da costruzione, macchinari portuali,veicoli modulari e piccoli impianti eolici.
