Dettagli:
|
| Nome del prodotto: | Azionamento a catena del worm gear | Vita del campo: | 25~30 anni |
|---|---|---|---|
| Applicazione: | Tracciamento solare unico | Contraccolpo: | ≤0.1° |
| Materiale: | di ferro fuso | Posizione di montaggio: | Orizzontale/verticale |
| Grado di protezione: | Protezione IP66 | Temperatura di funzionamento: | -20℃~+80℃ |
| Evidenziare: | Ve7 orologio di sabbia worm gear slew drive,auto bloccante worm gear slew drive,motore solare tracciante single worm slew |
||

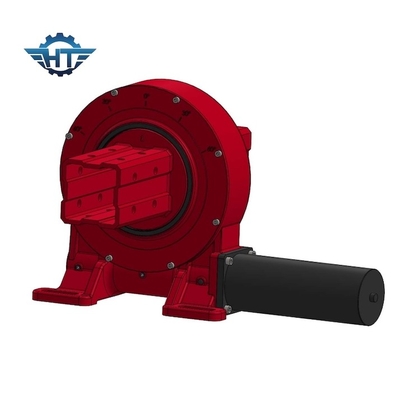

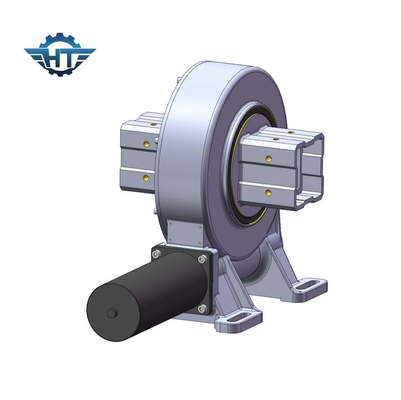

VE7 Hourglass Enveloping Worm Gear Slewing Drive per un unico sistema di tracciamento solare
Descrizione dell'unità di rotazione della trazione a rotazione a clessidra
Gli azionamenti a rotazione, noti anche come azionamenti a anello a rotazione o cuscinetti a anello a rotazione, sono un tipo di cambio che fornisce un movimento rotazionale nelle applicazioni di macchine.Sono costituiti da un anello di rotazione (un grande cuscinetto) e da un meccanismo di azionamento, in genere un ingranaggio a vermi o un sistema di ingranaggi a spinta.
Hangtuo Mechanical, situata a Changzhou, in Cina, ha una conoscenza approfondita e esperta nella progettazione, sviluppo e produzione di azionamenti a rotazione.Il nostro team è specializzato in ricerche e sviluppi in quel particolare settore.La nostra esperienza si estende ai settori delle tecnologie di tracciamento per i sistemi fotovoltaici, dell'ingegneria meccanica, della tecnologia di propulsione a rotazione.
Parametri di prestazione del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Principio di funzionamento
Il principio di funzionamento dell'azionamento di rotazione si basa sulla trasmissione degli ingranaggi.gli ingranaggi planetari del meccanismo di trazione trasmettono la coppia all'ingranaggio anulare esterno e all'ingranaggio anulare internoLa ruota esterna è collegata all'anello di rotazione e la ruota interna è collegata al meccanismo di guida.Controllo della rotazione del meccanismo di trazione, è possibile controllare la rotazione del carico collegato al motore di rotazione.
Applicazioni
Traccianti solari, compresi i sistemi di tracciamento solare a asse singolo e i sistemi di tracciamento solare a doppio asse, turbine eoliche, antenne satellitari e radar, gru per camion, ascensori, apparecchiature di pubblica utilità,accessori per apparecchiature idrauliche, attrezzature per utensili per olio, manipolatori di pneumatici, escavatori e ascensori per automobili.
