Dettagli:
|
| Applicazione: | sistema di inseguimento solare | Motore: | 24 V di corrente continua |
|---|---|---|---|
| Durabilità: | Ciclo di vita di 30 anni | Efficienza: | Altezza |
| Nome: | azionamento elettrico | rumore: | Basso |
| Protezione: | Protezione IP66 | Peso: | Luce |
| Evidenziare: | Ve5 worm slew drive,sistema di tracciamento solare worm slew drive,trasmissione di un'attrezzatura a vermi |
||

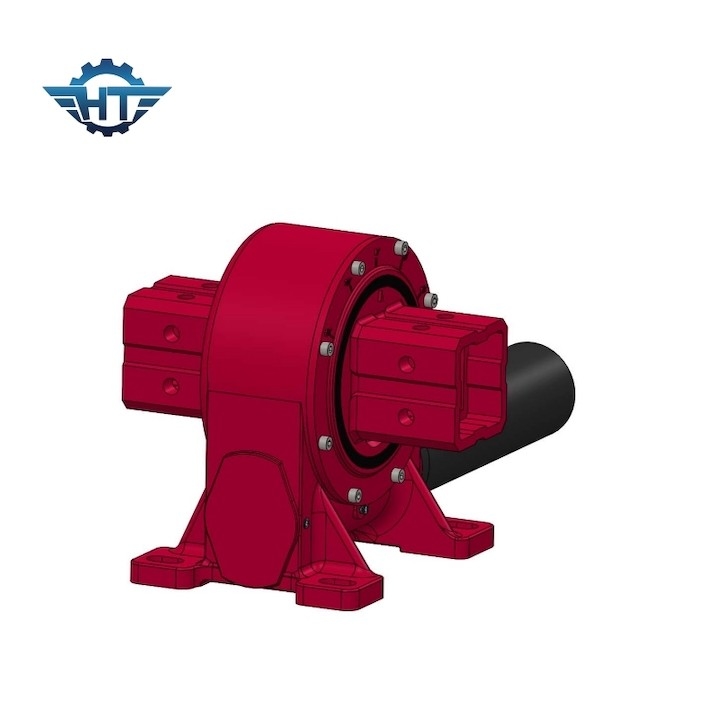

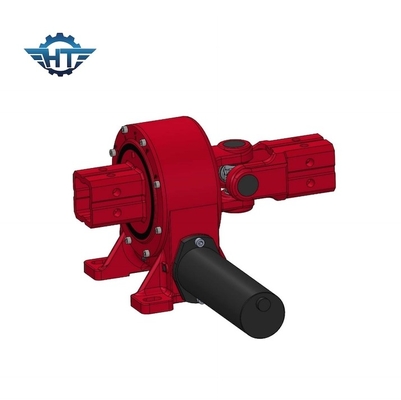

VE5 Envelope Worm Slew Drive per il sistema di tracciamento solare
Descrizione della trazione della coperta
Gli azionamenti a rotazione svolgono un ruolo fondamentale in molte macchine pesanti, permettendo un movimento di rotazione regolare e preciso.Il design compatto e il supporto versatile del carico li rendono un componente indispensabile in molte applicazioni industriali.
I dispositivi di innesco per la produzione di vermi sono progettati per la rotazione dei pannelli fotovoltaici solari e migliorano l'efficienza della generazione di energia.Possono essere applicati in soluzioni di tracciamento solare a singolo asse e a doppio asse, concentratore solare, piastra solare, CPV (Concentrated Photovoltaics), CSP (Concentrated solar power), canale parabolico solare, ecc.
Parametri di prestazione del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. |
251 kg |
Caratteristiche e vantaggi
Capacità di coppia elevata: l'azionamento a rotazione è progettato per sopportare carichi pesanti e ha elevate capacità di trasferimento di coppia.
Progettazione compatta: l'azionamento a rotazione ha dimensioni compatte ed è adatto per un spazio di installazione limitato.
Supporta carichi multipli: l'azionamento di rotazione è in grado di sopportare carichi assiali, radiali e di momento, rendendolo adatto a una varietà di applicazioni.
Durabilità: gli azionamenti girevoli utilizzano di solito materiali resistenti e disegni sigillati per adattarsi a ambienti di lavoro difficili e requisiti di lunga durata.
Personalizzabilità: l'azionamento di rotazione può essere personalizzato in base a requisiti specifici, come rapporti di marcia e opzioni del motore.
Applicazioni
Esistono molte applicazioni in cui può essere utilizzato un azionamento rotativo, principalmente perché è adatto per applicazioni che richiedono un carico per mantenere la potenza e la coppia di rotazione.
Le applicazioni tipiche di swing drive includono, ma non sono limitate a:
1- Tracker solare.
2- Turbine eoliche
3- L'ascensore maschile.
4.macchine idrauliche
5- Telemanipolatore.
6- Escavatore.
7- Sollevate.
8- Granate
9- attrezzature per la perforazione
10- Equipaggiamento militare.
