Dettagli:
|
| Certificati: | ISO9001, CE | Installazione: | Verticale |
|---|---|---|---|
| Tempo di vita: | 30 anni | Fornitore di alimentazione: | 24 VDC |
| Protegga: | Protezione IP66 | Proteggere la caratteristica: | Chiuso |
| Colore standard: | Come richiesto | Utilizzatori: | Tracciatori solari ottimizzati |
| Evidenziare: | Dispositivo di trazione a catena a vermi a singolo asse,Azionamento a catena di trasmissione 24V,Azionamento a catena di ingranaggi a singolo asse |
||

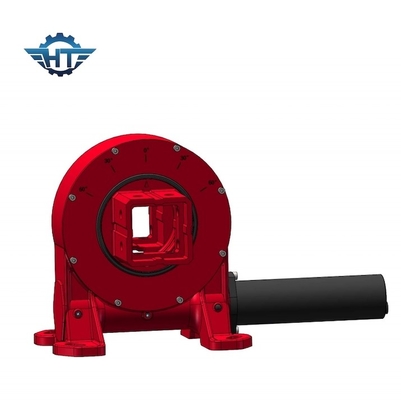

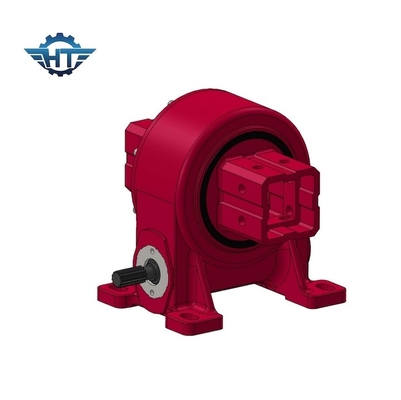

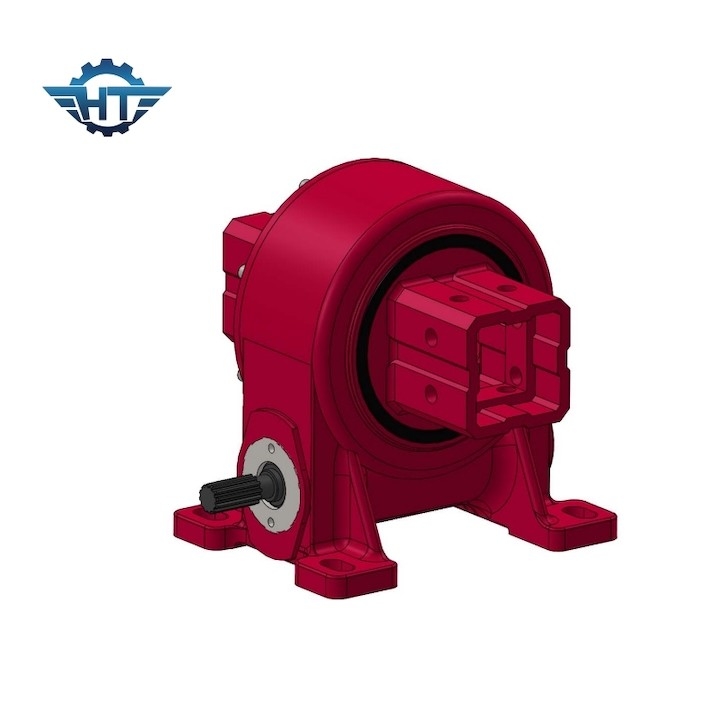

VE5 a singolo asse 24V motore planetario elettrico
Descrizione del motore a catena del worm gear
Un ingranaggio a vermi, noto anche come motore a vermi, è un sistema di ingranaggi meccanici costituito da una ruota dentata, chiamata ingranaggio a vermi, mescolata con un ingranaggio a vite a spirale, chiamato vermi.L'attrezzatura del verme assomiglia a un filo di vite, mentre l'ingranaggio a vermi assomiglia a un ingranaggio cilindrico con denti che lo avvolgono.
L'ingranaggio e il verme hanno alberi perpendicolari, e quando il verme viene ruotato, si impegna con i denti dell'ingranaggio del verme, facendo sì che ruoti pure.L'angolo dei denti elicoidali sul verme crea un'azione di scorrimentoIl rapporto di riduzione è determinato dal numero di denti sull'ingranaggio del verme e dal numero di fili sul verme.
Parametri di prestazione del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Applicazioni
Gli ingranaggi a vermi si trovano comunemente in vari macchinari ed apparecchiature, compresi i sistemi di trasportatori, macchinari di imballaggio, ascensori e ascensori, meccanismi di sterzo automobilistici,e applicazioni industriali in cui sono richieste trasmissioni di movimento e coppia controllate.
Caratteristiche
Alcuni dei vantaggi degli ingranaggi a vermi sono:
Alta riduzione delle marce: le marce a vermi offrono elevati rapporti di riduzione delle marce, consentendo una significativa riduzione della velocità tra gli alberi di ingresso e di uscita.Ciò li rende adatti per applicazioni in cui sono richieste coppie elevate e uscite a bassa velocità.
Progettazione compatta: la natura compatta degli ingranaggi a vermi li rende ideali per applicazioni in cui lo spazio è limitato.
Caratteristica di blocco automatico: gli ingranaggi a vermi hanno una caratteristica di blocco automatico, il che significa che l'ingranaggio a vermi non può facilmente guidare il verme.Questa caratteristica rende gli ingranaggi a vermi utili nelle applicazioni in cui è necessario mantenere la posizione o prevenire la guida indietro.
Alta resistenza al carico d'urto: gli ingranaggi a vermi sono in grado di gestire carichi d'urto elevati a causa della grande area di contatto tra il verme e i denti degli ingranaggi a vermi.Questo li rende adatti per applicazioni pesanti.
