| Marchio: | HangTuo |
| Numero di modello: | VE9 |
| MOQ: | 1 pezzo |
| Prezzo: | USD 280~504 / pc |
| Tempi di consegna: | Da 15 a 45 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
Soluzione di azionamento del tracciatore solare ad alta coppia per una generazione di energia fotovoltaica affidabile
Descrizione

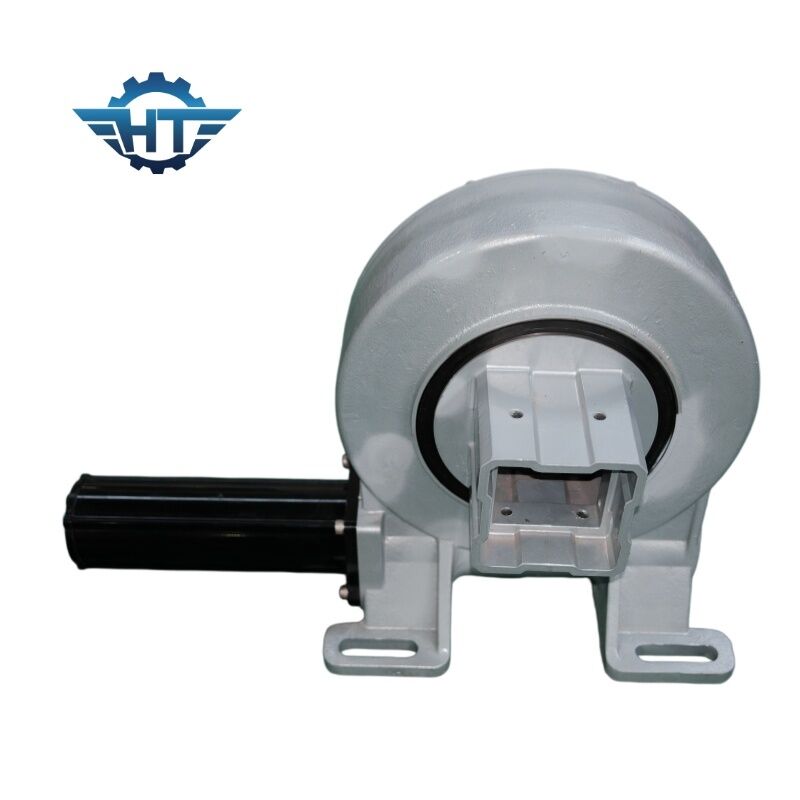

Il VE9 è una soluzione di azionamento rotativo ad alte prestazioni progettata specificamente per sistemi di tracciamento solare, inclusi tracciatori fotovoltaici a asse singolo, tracciatori solari a doppio asse,e applicazioni di energia solare concentrata (CSP).
Combinando un meccanismo di precisione a clessidra con un motore di 24 V DC integrato, il motore VE9 offre una trasmissione affidabile della coppia, un posizionamento preciso,e capacità di carico eccezionale in ambienti solari esterni.
Con la sua struttura compatta, la sua capacità di auto blocco e la sua elevata capacità di momento di ribaltamento,il VE9 è progettato per migliorare la stabilità e la durata di servizio dei sistemi di tracciamento solare in condizioni meteorologiche variabili.
Caratteristiche
Struttura di trasmissione robusta
Alloggiamento ad alta resistenza
supporto per cuscinetti di precisione
Disegno di tenuta resistente alle intemperie
Bassi requisiti di manutenzione
È progettato per garantire un controllo di rotazione stabile durante l'intero ciclo di vita del sistema di tracciamento solare.
Soluzioni personalizzate per l'unità di tracciamento solare
Hangtuo offre soluzioni di azionamento a rotazione personalizzate basate sui requisiti del progetto, tra cui:
Vari rapporti di trasmissione
Dimensioni di montaggio personalizzate
Integrazione motoria
Codificatori e sensori opzionali
Requisiti particolari di protezione ambientale
Si prega di contattarci per la selezione del modello o il supporto tecnico per il prossimo progetto di tracker solare.
Ve Worm Gearbox Slew Drive Dati tecnici
| Modello | Rapporto | Torsione di uscita nominale (N.m.) | Torsione di inclinazione (N.m) | Torsione di tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Auto bloccaggio | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
Perché scegliere il VE9 Solar Tracker Slew Drive?
1. Design compatto e elevata densità di coppia
A differenza delle tradizionali soluzioni rotanti che richiedono riduttori e componenti di montaggio separati,il VE9 integra il cambio e il meccanismo di trasmissione in un'unica unità compatta per soddisfare le rigide esigenze delle applicazioni di tracciamento solareQuesto disegno aiuta a:
Riduzione dei requisiti di spazio di installazione
Semplificare la progettazione strutturale del tracker
Bassi costi di integrazione del sistema
Migliorare l'efficienza dell'installazione in loco
2Meccanismo di ingranaggio a vermi a chiusura automatica per resistere ai carichi del vento
I localizzatori solari funzionano in ambienti aperti dove i carichi del vento possono generare immense forze d'impatto.mantenere la posizione del pannello solare anche quando il motore è spento.
Tra i principali vantaggi figurano: maggiore resistenza al vento, minore rischio di guida in retromarcia, maggiore sicurezza del tracker e minore consumo di energia durante i periodi di inattività.
3. Motore a corrente continua integrato a 24 V per una facile integrazione del sistema
Il VE9 può essere equipaggiato con un motore a ingranaggi a corrente continua da 24 V, fornendo una soluzione di azionamento completa per i sistemi di tracciamento fotovoltaico.
Il motore di rotazione del motore a vermi VE9 è adatto a:
Sistemi di tracciamento solare
Tracciatori fotovoltaici monoasse
Tracciatori solari a doppio asse
Impianti fotovoltaici a terra su scala pubblica
Sistemi fotovoltaici distribuiti
Attrezzature per l'energia rinnovabile
Sistemi di eliostato per energia solare concentrata (CSP)
Concentratori solari
Sistemi di posizionamento delle energie rinnovabili
Applicazioni industriali
Macchine e apparecchi per la costruzione
Piattaforme di lavoro mobili
Sistemi di posizionamento automatizzati
