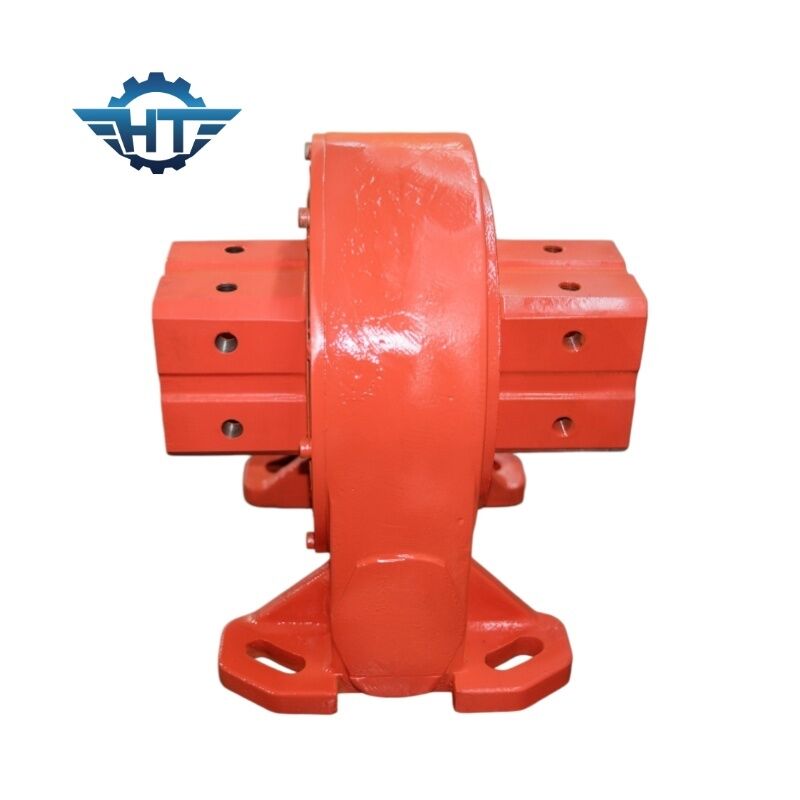

Azionamento di rotazione a motore a vermi auto-bloccante per apparecchiature solari e industriali

Azionamento di rotazione a motore a vermi auto-bloccante per apparecchiature solari e industriali

Descrizione

Un motore a rotazione a worm gear è una soluzione di trasmissione rotativa compatta progettata per fornire una rotazione controllata, un'elevata coppia di uscita e un affidabile supporto del carico in una vasta gamma di sistemi meccanici.Integra un cuscinetto girante, meccanismo di ingranaggio, alloggiamento, cuscinetti, bulloni e altri componenti meccanici in un'unità di azionamento compatta.

Con la sua elevata capacità di coppia, capacità di auto blocco, struttura compatta e posizionamento preciso,l'azionamento di rotazione dell'ingranaggio a vermi è particolarmente adatto per applicazioni che richiedono un movimento rotativo controllato e una tenuta del carico stabile.

Per le applicazioni di tracciamento solare, l'azionamento a rotazione può essere combinato con un motore a ingranaggi planetari a corrente continua o un motore a ingranaggi CA per fornire un movimento di azimut o di elevazione affidabile.In macchine per la costruzione e per l'industria, può anche essere azionato da un motore idraulico per applicazioni rotanti ad alto carico.

Come funziona un motore a rotazione?

Il meccanismo dell'ingranaggio a vermi trasferisce la potenza motoria o idraulica all'anello di rotazione, convertendo la rotazione di ingresso in movimento rotativo controllato.La trasmissione a vermi offre un elevato rapporto di riduzione all'interno di un alloggiamento relativamente compatto.

Uno dei principali vantaggi è la sua caratteristica di autoblocco, che, se selezionata correttamente per l'applicazione, permette di resistere alla rotazione inversa causata da carichi esterni.aiuta a mantenere la posizione richiesta quando il motore non è in funzione.

Ciò rende gli azionamenti a trazione a vermi adatti per le apparecchiature esposte a carichi, vibrazioni, forze del vento o requisiti di posizionamento mutevoli.

Parametri degli azionamenti di rotazione del modello VE

Caratteristiche chiave dell'azionamento di rotazione del motore a vermi VE

1. Alta coppia e portata

La serie VE è progettata per trasmettere una coppia di uscita elevata sostenendo al contempo carichi assiali e radiali significativi.Le diverse dimensioni di azionamento consentono agli ingegneri di selezionare una configurazione adeguata in base alla coppia richiesta, momento di ribaltamento e carichi strutturali.

2- Disegno dell' attrezzatura per vermi auto-bloccante.

La trasmissione a vermi può fornire una funzione di autoblocco in condizioni di funzionamento appropriate.Questo aiuta a mantenere la posizione della struttura azionata senza potenza motoria continua ed è particolarmente utile per le apparecchiature di localizzazione e localizzazione solari.

3Posizionamento rotativo preciso

Con una precisione di posizionamento di rotazione fino a ≤ 0,1°, l'azionamento di rotazione può essere utilizzato in applicazioni in cui è importante un movimento angolare controllato, compresi i tracciatori solari,apparecchiature di posizionamento delle antenne, e macchine industriali rotanti.

4. Costruzione integrata e compatta

L'anello di rotazione, il meccanismo degli ingranaggi a vermi, l'alloggiamento, i cuscinetti e i componenti di montaggio sono integrati in un insieme di azionamento compatto.Questa progettazione semplifica l'installazione e può ridurre lo spazio necessario per il sistema di trasmissione rotante.

5Progettazione sigillata e resistente alla corrosione

L'alloggiamento chiuso aiuta a proteggere i componenti interni della trasmissione dalla polvere, dall'umidità e da altri contaminanti ambientali.L'azionamento può essere configurato per applicazioni all'aperto in cui sono richieste la protezione ambientale e l'affidabilità meccanica a lungo termine.

6. Configurazioni di unità multiple

A seconda dell'applicazione, l'azionamento a rotazione può essere fornito con diverse soluzioni di azionamento, tra cui motori a ingranaggi CC, motori a ingranaggi CA e motori idraulici.Ciò fornisce flessibilità ai sistemi di tracciamento solare, macchinari mobili e attrezzature industriali.

Dispositivo di rotazione a motore a vermi per sistemi di tracciamento solare

Il tracciamento solare è una delle applicazioni più utilizzate per i motori a motore a worm gear.Un tracker solare SLEW drive controlla la posizione angolare dei moduli fotovoltaici in modo che i pannelli possano seguire il movimento del sole durante il giorno.

La dimensione appropriata dell'azionamento della spinta dipende da più di una sola area del pannello.

• Superficie totale dei moduli fotovoltaici

• Peso della struttura del tracciante

• Numero e disposizione dei moduli

• Scosso del centro di gravità

• Carico e velocità del vento di sopravvivenza

• Precisione di tracciamento richiesta

• Velocità di funzionamento

• Torsione di tenuta richiesta

• Orientazione dell'installazione

• Condizioni ambientali locali

Come riferimento generale, le seguenti aree di pannelli solari possono essere prese in considerazione per la selezione preliminare:

La selezione finale del dispositivo di tracciamento solare dovrebbe basarsi sulle condizioni di carico meccanico completo e non solo sull'area del pannello.

Azionamento di rotazione del motore di trasmissione perApplicazioni industriali

Oltre ai sistemi di tracciamento fotovoltaico, gli azionamenti di rotazione degli ingranaggi a vermi sono ampiamente applicabili alle apparecchiature che richiedono un movimento rotativo controllato e una grande capacità di carico.

Le applicazioni tipiche sono:

• Sistemi di tracciamento solare

• Attrezzature eoliche

• Sistemi di posizionamento satellitare e antenne

• Granate e apparecchi per sollevamento per autoveicoli

• Piattaforme di lavoro aeree

• Macchine e apparecchi per la costruzione

• Attrezzature portuali e marittime

• Macchine e apparecchi per l'estrazione mineraria

• Apparecchiature metallurgiche

• Attrezzature per la produzione di acciaio

• Macchine e apparecchi per l'agricoltura

• Attrezzature per il trattamento delle acque reflue e delle acque reflue

• Attrezzature di movimentazione e posizionamento rotanti di materiali

Per le applicazioni idrauliche, l'azionamento a rotazione può essere abbinato a un motore idraulico per creare un sistema compatto di azionamento a rotazione idraulica per macchine pesanti.

Perché scegliere un motore a rotazione a worm gear?

Rispetto alle trasmissioni a rotazione convenzionali, una trasmissione a rotazione integrata offre i vantaggi di trasmissione ad alta coppia, installazione compatta, rotazione controllata, tenuta del carico,e integrazione del sistema semplificata.

Per i produttori di localizzatori solari e gli integratori di apparecchiature, la serie VE offre diverse dimensioni e rapporti di ingranaggio per soddisfare diverse configurazioni di localizzatori e requisiti di carico.L'azionamento può anche essere personalizzato con motori adatti, interfacce di montaggio e altre configurazioni in base alle esigenze del progetto.

Supporto per la selezione del motore a rotazione

La scelta di un motore a rotazione dovrebbe essere basata sull'applicazione effettiva piuttosto che basarsi solo sul diametro del motore o sull'area del pannello solare.momento di inclinazione, coppia di tenuta, carico assiale, carico radiale, velocità di rotazione e condizioni ambientali per raccomandare un modello adatto.

Per i progetti di monitoraggio solare, si prega di fornire la quantità e le dimensioni del pannello, le dimensioni e il peso della struttura del monitoraggio, il centro di gravità, le condizioni del vento e l'angolo di monitoraggio richiesto.Questa informazione consente di selezionare con maggiore precisione l'azionamento di rotazione per la struttura di tracciamento completa.
