| Marchio: | HT |
| Numero di modello: | VE10 |
| MOQ: | 1 PC |
| Prezzo: | 145~226 USD/PC |
| Tempi di consegna: | 15~30 giorni |

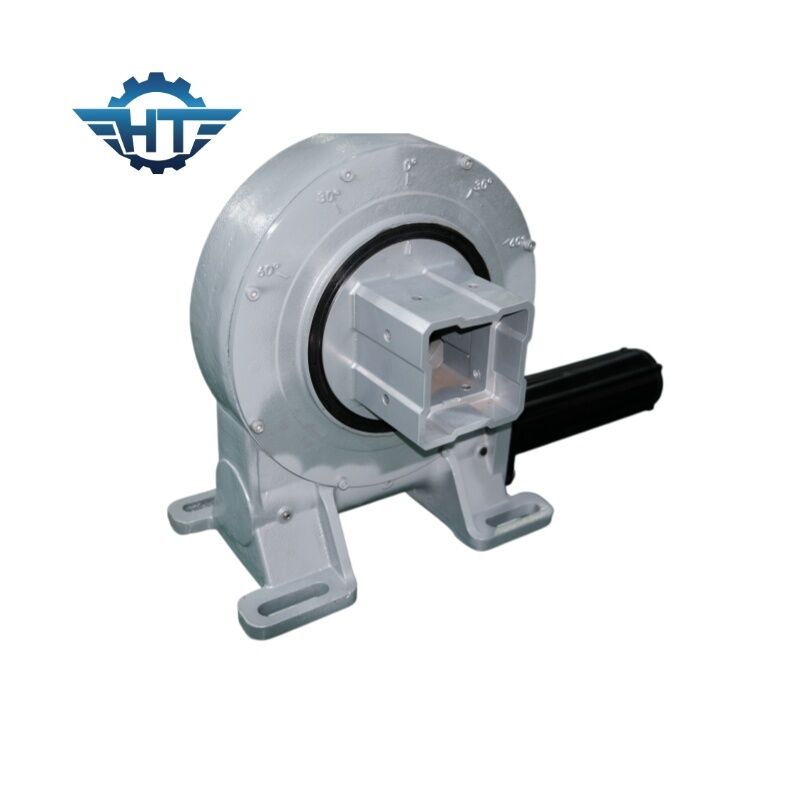

VE10 Azionamento a rotazione chiuso a piccole reazioni di contraccolpo per sistemi di tracciamento orizzontali a singolo asse
Descrizione dell'unità di rotazione degli ingranaggi
Un motore a catena, comunemente indicato come motore a vermi, è un sistema completo, pronto per l'installazione, costituito da ingranaggi, vermi, base, piastra superiore e alloggiamento completamente chiuso.Può essere personalizzato con motori elettrici idraulici o 12V/24V/48VCome componente chiave del sistema di tracciamento, il riduttore di rotazione è chiamato il "cuore" del sistema di tracciamento,e le prestazioni del prodotto influenzano direttamente l'accuratezza del sistema di tracciamento.
Parametri di prestazione del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Caratteristiche
Precisione affidabile con toroidale avvolgente verme, anche molte caratteristiche e vantaggi
Disponibili per dispositivi di monitoraggio solare a asse singolo e applicazioni che richiedono una potenza orizzontale
Utilizzando il principio del cuscinetto a rotazione
rotazione di ± 60°
Set di ingranaggi a blocco automatico
La coppia di ingresso, la coppia di uscita e l'installazione possono essere personalizzate
Opzione motore
Applicazioni
L'ingranaggio del verme e l'azionamento del verme hanno le caratteristiche di autoblocco inverso, che può realizzare l'autoblocco inverso, cioè solo il verme può guidare l'ingranaggio del verme,ma il verme non può essere guidato dal motore del verme per muoversiQuando l'angolo di guida del verme è minore dell'angolo di attrito equivalente tra i denti dell'ingranaggio di maglia, il meccanismo ha proprietà di autoblocco e può ottenere un autoblocco inverso, cioèSolo il verme può guidare la ruota del vermeCome il meccanismo di blocco automatico del verme utilizzato nei suoi macchinari pesanti, il suo blocco automatico inverso può svolgere un ruolo nella protezione della sicurezza.Questa caratteristica rende il dispositivo di azionamento a rotazione ampiamente utilizzato nel sollevamentoIl sistema di controllo del funzionamento del motore principale è stato sviluppato per migliorare la stabilità di funzionamento e il fattore di sicurezza.Si tratta di un'importante realizzazione dell'applicazione sicura delle attrezzature meccaniche nella costruzione.
