Dettagli:
|
| Tipo: | Ingranaggio a vite senza fine avvolgente | Materiale: | 42CRMN o 50Mn |
|---|---|---|---|
| Applicazione: | Singoli sistemi di tracciamento orizzontali di asse | Vita del campo: | 30 anni |
| Colore: | come richiesto | Dimensione: | 3 pollici - 25 pollici |
| Rifornimento del motore: | 24V, 12V, 48V | Caratteristiche: | Lunga vita, chiusura di auto |
| Evidenziare: | Anti contraccolpo che vuota sopportando azionamento,48V che vuota sopportando azionamento,Azionamento solare di pantano dell'anti contraccolpo |
||

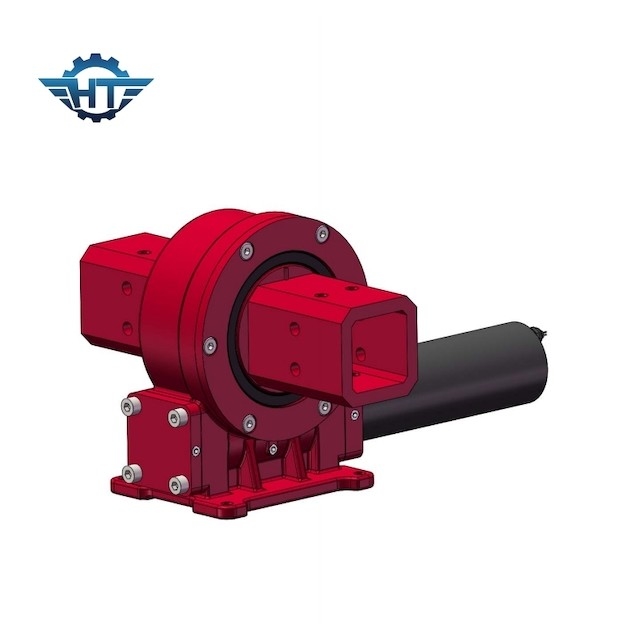

Il piccolo contraccolpo VE5 ha accluso l'azionamento di vuotamento per i singoli sistemi di tracciamento orizzontali di asse
Ingranaggi a vite che vuotano descrizione dell'azionamento
Un azionamento di pantano, fatto riferimento comunemente come ingranaggio a vite continua, è un completo, pronto ad installare il sistema che consiste dell'ingranaggio, del verme, della base, del piatto superiore e dell'alloggio completamente incluso. Può essere personalizzato con idraulico o 12V/24V/48V i motori elettrici, cambi planetari. Come componente chiave del sistema di tracciamento, il riduttore di vuotamento è chiamato «il cuore» del sistema di tracciamento e la sua prestazione di prodotto direttamente colpisce l'accuratezza del sistema di tracciamento.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche
Accuratezza affidabile con il verme toroidale di avvolgimento, anche molti caratteristiche e vantaggi
Progettato per gli inseguitori solari e le applicazioni di singolo asse che richiedono l'uscita orizzontale di asse
Facendo uso del principio sopportante di vuotamento
rotazione di ±60°
Insieme autobloccante dell'ingranaggio
Il momento entrante, la coppia di torsione dell'uscita e l'installazione possono essere personalizzati
Opzione del motore
Applicazioni
L'ingranaggio a vite e l'ingranaggio a vite continua hanno le caratteristiche di autobloccante inverso, che può realizzare per invertire autobloccante, cioè, solo il verme può guidare l'ingranaggio a vite, ma il verme non può essere guidato dall'ingranaggio a vite per muoversi. Quando l'angolo di cavo del verme è di meno che l'angolo equivalente di attrito fra le dentature ingrananti, il meccanismo ha proprietà autobloccanti e può raggiungere per invertire autobloccante, cioè, solo il verme può guidare la ruota elicoidale, ma il verme non può essere guidato dalla ruota elicoidale. Quale il meccanismo autobloccante del verme utilizzato nel suo macchinario pesante, il suo autobloccante inverso può svolgere un ruolo nella protezione della sicurezza. Questa caratteristica rende il dispositivo dell'azionamento di vuotamento ampiamente usato in sollevamento, lavoro aereo ed altra attrezzatura. Mentre migliora il contenuto tecnologico del motore principale, inoltre notevolmente migliora il fattore della stabilità e di sicurezza dell'operazione del motore principale. È un'inclusione importante dell'applicazione sicura della costruzione di attrezzatura meccanica.
