Dettagli:
|
| Tipo di azionamento di vuotamento: | Anti ingranaggio a vite del contraccolpo | Materiale del verme: | 42CrMo/50Mn |
|---|---|---|---|
| Applicazione: | Inseguitori solari di singolo asse del pannello di PV | Dimensione: | 3 pollici - 25 pollici |
| Vita del campo: | 30 anni | Colore: | Cliente richiesto |
| MOTORE: | 24V/12V/48VDC | Manutenzione: | Libero |
| Evidenziare: | Azionamento solare di pantano avvolto doppio VE5,azionamento solare di pantano di 48V 42CrMo,azionamento di pantano dell'ingranaggio a vite di 48V 42CrMo |
||

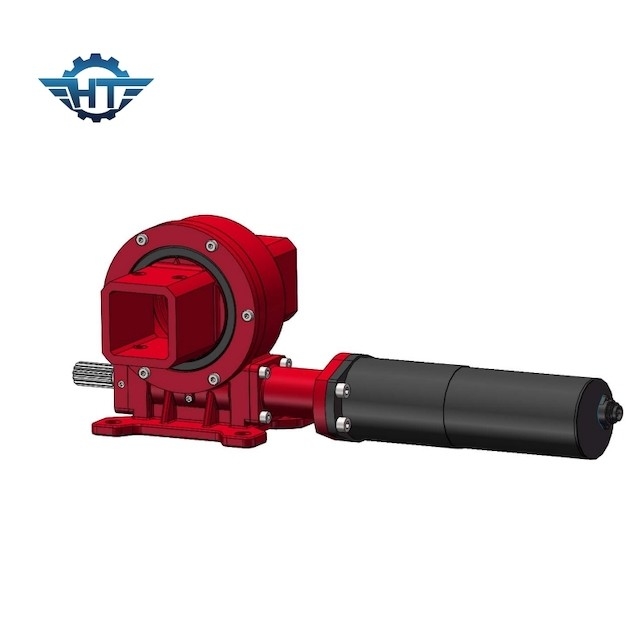

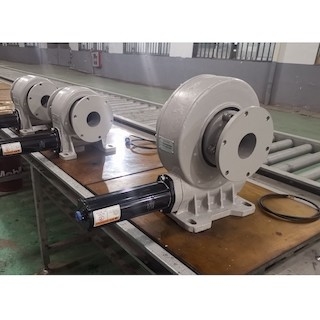

Azionamento di vuotamento dell'ingranaggio a vite avvolto doppio VE5 per gli inseguitori solari di singolo asse del pannello di PV
Avvolgimento della descrizione elettrica dell'azionamento di pantano
L'azionamento elettrico di vuotamento dell'avvolgimento pricipalmente è progettato ed utilizzato nel trackin fotovoltaico della centrale elettrica. quali il sistema di tracciamento orizzontale di unico asse, il grande sistema di tracciamento del legame, il sistema di tracciamento obliquo del legame di unico asse, il sistema di tracciamento obliquo di unico asse ed il sistema di tracciamento di doppio-asse.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
1. Singolo legame piano di asse
Adatto a latitudini inferiore a 30 gradi e pendii di messa a terra meno di 12 gradi.
2. Singolo legame obliquo di asse
Adatto a medium alle alte latitudini, la terra deve essere approssimativamente piana.
3. Unità obliqua di unico asse
Adatto a medium alle alte latitudini.
4. Sistema di tracciamento solare di asse doppio
Inseguimento doppio di asse
l'Doppio-asse che segue, con due asce giranti che si muovono allo stesso tempo, può assicurare che il pannello solare sia sempre perpendicolare ai raggi del sole, così l'inseguimento di doppio-asse migliora l'efficienza della generazione di energia solare.
