Dettagli:
|
| Modello: | 12 pollici | Rapporto di marce: | 78:1 |
|---|---|---|---|
| Applicazioni: | Inseguitore a energia solare | Luogo di origine: | Changzhou, Cina |
| Driver: | Motoriduttore 24VDC | Certificati: | ISO9001, CE |
| Caratteristica: | Autobloccante | Manutenzione: | Libero |
| Colore: | come richiesto | Contraccolpo: | 0,1 gradi |
| Evidenziare: | Singolo azionamento orizzontale di vuotamento di asse SE12,IP66 ha accluso l'azionamento di vuotamento,Azionamento solare d'abitazione incluso di vuotamento dell'inseguitore |
||

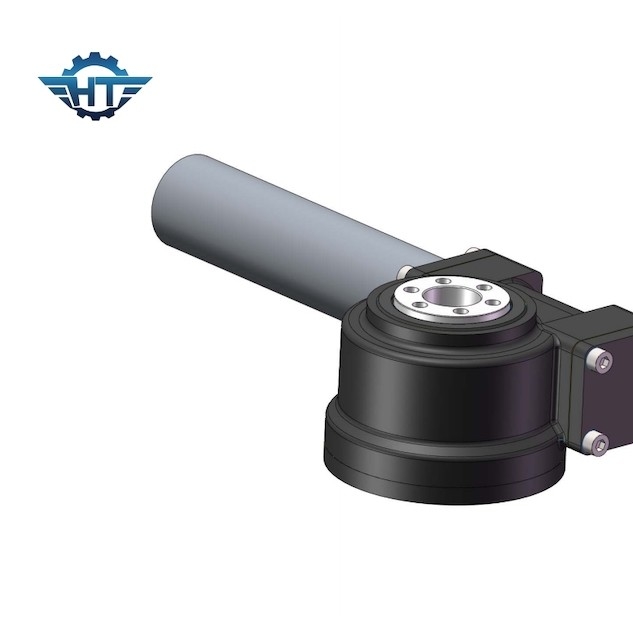

L'azionamento orizzontale di pantano SE12 con IP66 ha accluso l'alloggio per l'inseguitore a energia solare
Descrizione orizzontale dell'azionamento di pantano
L'azionamento di vuotamento come cambio perché le componenti di moto del centro sono il cuscinetto e l'albero a vite continua di vuotamento. Inoltre consiste delle componenti ausiliarie quali le guarnizioni, l'alloggio ed il motore. Come alimentazione, il motore di pantano è solitamente motore dell'ingranaggio planetario di CC o motore dell'ingranaggio di CA. Il motore idraulico di CA pricipalmente è utilizzato nel macchinario di costruzione come sistema del dispositivo di presa di forza. Poichè la componente del centro sta vuotando l'azionamento dell'anello, il cambio di vuotamento può resistere prontamente alle forze assiali e radiali. Il principio di funzionamento dell'azionamento di pantano: Il verme è guidato dal motore, che determina l'anello esterno dell'anello di vuotamento per girare; L'anello esterno ha prodotto la coppia di torsione attraverso la flangia e l'anello interno dell'anello di vuotamento è riparato nell'alloggio.
Vantaggi dell'azionamento di vuotamento
L'azionamento di vuotamento ha inverso autobloccante a causa dell'azionamento dell'ingranaggio a vite con le caratteristiche autobloccanti inverse. Questa caratteristica notevolmente migliora la stabilità del funzionamento ospite e del fattore di sicurezza. Confrontato ai prodotti tradizionali dell'oscillazione, il cambio dell'azionamento di vuotamento è facile da installare, facile mantenere e risparmia il considerevole spazio dell'installazione.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
L'azionamento di vuotamento è un prodotto perfetto di controllo di moto per l'applicazione che richiede la forza rotazionale di coppia di torsione.
Ha ucciso l'azionamento per solare: è progettato nella rotazione fotovoltaica solare del pannello e migliora l'efficienza della produzione di energia. Le soluzioni d'inseguimento solari di asse doppio & di singolo asse sono disponibili. L'azionamento di vuotamento di Jack Motion di potere per l'applicazione di sistema di tracciamento solare include il piatto solare del concentratore solare, CPV (Photovoltaics concentrato), CSP (energia solare concentrata), la depressione parabolica solare, inseguitore di PV
Per i generatori eolici: Gli azionamenti di vuotamento sono usati per girare il piedistallo in generatori eolici
Azionamento di vuotamento per l'applicazione del macchinario di costruzione: ampiamente applicato sulla gru montata del camion, piattaforma di lavoro aerea, gru di bacino, gru a benna del legname
Per il mercato di industria: Automazione/catena di montaggio, braccio robot
Per il satellite: ha ucciso l'azionamento può essere utilizzato per le comunicazioni ed i sistemi di posizionamento globale di spazio in riflettore parabolico
