Dettagli:
|
Tipo: | Trasmissione a rotazione SE1 | Applicazione: | Inseguitori solari |
---|---|---|---|
Proteggi funzione: | Incapsulato IP66 | Luogo d'origine: | Changzhou, Cina |
Materiale: | 42CrMo o 50Mn | Garanzia: | 5~10 anni |
Fori di montaggio: | 6xM6 | Peso: | 6 chilogrammi |
Evidenziare: | Azionamento di pantano del verme 12VDC,Motore di azionamento di pantano SE1,Azionamento solare di pantano SE1 |

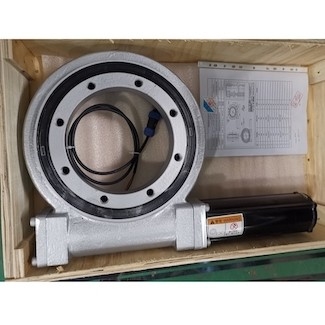

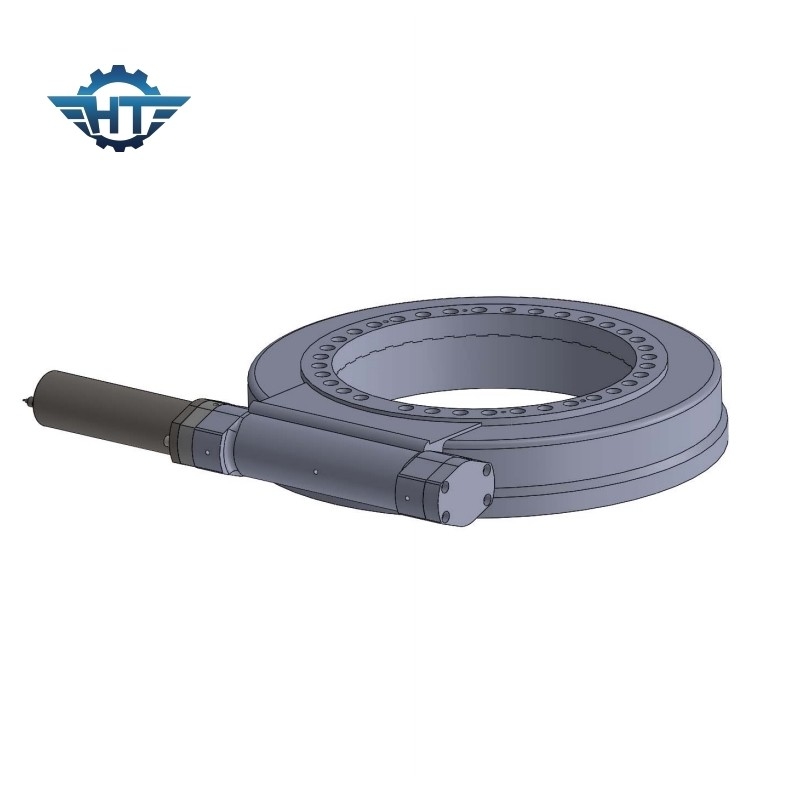

SE1 IP66 ha accluso il motore di Ring Drive 12VDC di pantano per il singolo sistema di tracciamento
Descrizione inclusa di Ring Drive di pantano
La tecnologia del verme della clessidra fornisce più contatto di dente, più alta coppia di torsione per fornire ad una soluzione economica e compatta i costi di mantenimento bassi; l'ingranaggio e la canalizzazione di vuotamento induriscono l'aumento di tecnologia della trasformazione la vita dell'azionamento di pantano; tutte le componenti del meccanismo di vuotamento rigorosamente sono provate ed avere assicurazione di buona qualità; la progettazione su misura è disponibile.
Parametri di prestazione delle serie del Se
Modello Performance Parameters del Se | ||||||||||||
Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Motore dell'ingranaggio di azionamento di vuotamento
Che cosa è motore dell'ingranaggio di CC?
Il motore dell'ingranaggio di CC inoltre è chiamato motore innestato CC, ha innestato il motore del motore di CC e del gearhead o il motore del cambio. Consiste di un motore elettrico di CC e di un cambio; questi cambi sono utilizzati per ridurre la velocità del motore di CC, mentre aumento la coppia di torsione del motore di CC. Di conseguenza potrebbe essere utilizzato nelle applicazioni che hanno bisogno della coppia di torsione più a bassa velocità e più alta dal motore dell'ingranaggio.
Cui potrebbe questo motore innestato utilizzato per
Stanno svolgendo un ruolo importante come driver nelle seguenti applicazioni:
1. Energia di energia solare
2. Elettrodomestici
3. Robotica
4. Automobilistico
5. Trasmissione di coppia di torsione
Facoltativo | 60mm, 80mm, 90mm, 120mm, 160mm |
Coppia di torsione della potenza nominale | 8.5nm-680nm |
Rapporto di marce ad un solo stadio | 3, 4, 5, 7, 10 |
Doppio fase del rapporto di marce | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
Rapporto di marce a tre fasi | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
Lacuna di ritorno | 12arc-min~ 18arc-min |
Applicazioni
Sistema di tracciamento fotovoltaico idraulicamente determinato usando l'azionamento di vuotamento
Gli idraulico di azionamento utilizzano le pompe idrauliche per generare la pressione idraulica. La pressione idraulica passa tramite le valvole, i vari tubi ai motori idraulici ed i cilindri idraulici. Il motore idraulico ed il cilindro idraulico trasmettono il regolato meccanico di moto come richiesto al moto lineare o rotazionale richiesto dall'inseguitore.
