Dettagli:
|
| Rapporto di marce: | 61:1 | Tipo: | Chiuso |
|---|---|---|---|
| Applicazione: | Energia solare | Driver: | DC/AC |
| Grado del IP: | IP66 | Colore: | come richiesto |
| Effciency: | 40% | Contraccolpo: | 0,1 gradi |
| Evidenziare: | Azionamento di vuotamento dell'ingranaggio a vite di alta precisione,Azionamento di vuotamento dell'ingranaggio a vite dell'inseguitore di PV,Azionamento solare dell'inseguitore SE9 |
||

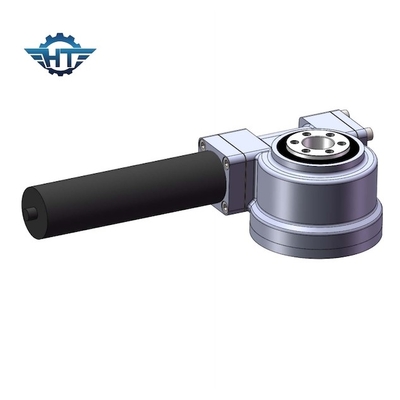

Azionamento di vuotamento dell'ingranaggio a vite di alta precisione SE9 per energia solare di potere dell'inseguitore di PV
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite di alta precisione
Trasmissione meccanica con comando a motore elettrica

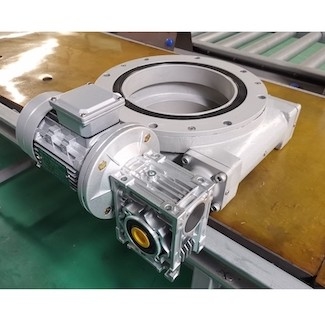

Azionamento orizzontale del riduttore dell'ingranaggio a vite del motore
Sequenza della trasmissione: l'motore-accoppiamento orizzontale con il riduttore dell'ingranaggio del ruota-freno-verme del freno con pignone della fase dell'accoppiamento- di coppia di torsione di limite l'ultimo gira intorno alla grande corona a dentatura interna.
Caratteristiche: grande rapporto della trasmissione, struttura compatta, operazione stabile, alta efficienza della trasmissione
il tasso è basso.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
L'azionamento solare di pantano dell'inseguitore pricipalmente è usato per i seguenti sistemi di tracciamento solari:
sistema di tracciamento solare di unico asse 1.Horizontal. Per il sistema di tracciamento solare di unico asse orizzontale, il fascio principale di pannello solare regolerà l'angolo per seguire precisamente l'angolo della declinazione. Questo genere di azionamento di vuotamento è fatto domanda soltanto per area bassa delle latitudini.
sistema di tracciamento di Unico asse 2.Tilted. L'inseguitore inclinato di Unico asse è adatto ad aree con le latitudini più superiore 40 gradi, che possono massimizzare i benefici del rendimento di potere.
sistema di tracciamento solare di asse 3.Dual. Il sistema di tracciamento solare di asse doppio è «altitude+azimuth» che segue il sistema, si muove lungo due asce di rotazione con due gradi rotazionali completamente per seguire l'orbita del sole e per massimizzare la ricezione a energia solare. Questo genere di azionamento di vuotamento è adatto ad aree della alto-latitudine e l'efficienza della produzione di energia sarà aumentata più di 35%, che migliorano significativamente l'efficienza del sistema della generazione di energia solare.
Imballaggio e spedire
Imballaggio interno: film plastico antiruggine; sacchetti di plastica di vuoto.
Imballaggio esterno: cartone duro; caso di legno; pallet di legno.
Termine di spedizione: da preciso; da aria; per terra; dal mare.
Per i campioni, poiché l'azionamento di pantano è con la piccola dimensione solo peso pesante, non è trasporto redditizio dal mare mentre il trasporto preciso il modo redditizio, la nostra volontà logistitic del personale ha chiesto il TNT, DHL, UPS, FEDEX, confrontare il prezzo preciso per trovare il modo più redditizio.
Se nell'ordine alla rinfusa in futuro, raccomandiamo la nave dal mare.
