Dettagli:
|
| Luogo di origine: | Changzhou, Cina | Certificazioni: | ISO, CE |
|---|---|---|---|
| Classe del IP: | Incapsulato IP66 | Autobloccante: | Sì |
| Tipo: | Azionamento a 1 pollici di vuotamento | Materiale: | 42CrMo o 50Mn |
| Dimensioni facoltative: | 3 pollici Inches~25 | Applicazione: | Inseguitore solare di Sun |
| Evidenziare: | 3" anello orizzontale di pantano dell'ingranaggio a vite continua,Anello 50Mn di pantano dell'ingranaggio a vite continua,Azionamento di pantano del verme ISO9001 |
||

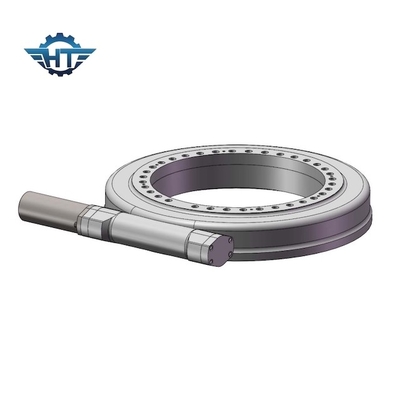

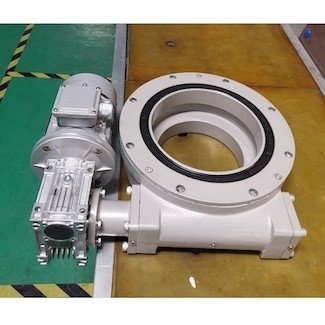

3 pollici di azionamento orizzontale di pantano con Tooch indurito per l'inseguitore solare di Sun
Descrizione orizzontale dell'azionamento di pantano
Ha ucciso gli azionamenti sono perfetto per le applicazioni che richiedono sia la tenuta del carico che la coppia di torsione rotazionale dalla stessa trasmissione. Gli azionamenti vengono con una tecnologia del verme della clessidra, che aumentano l'efficienza degli azionamenti. La differenza fra il normale e la tecnologia della clessidra è che, in un sistema d'ingranaggio convenzionale del verme, soltanto un dente dell'ingranaggio è in contatto con l'albero a vite continua, mentre in clessidra, ha contatto del multi-dente.
Vantaggi
La struttura è compatta, lo spazio di ritorno è piccolo, la precisione è alta, il tempo di impiego è molto lungo e la coppia di torsione della potenza nominale può essere resa molto grande. Ma il prezzo è leggermente più costoso. I riduttori planetari sono usati generalmente quando l'alta coppia di torsione è richiesta in uno spazio limitato, in uno IE piccolo volume ed in una grande coppia di torsione e la sue affidabilità e vita sono migliori dei riduttori dell'ingranaggio cilindrico. I riduttori dell'ingranaggio cilindrico sono usati per le applicazioni basse più a corrente debole del consumo, di alta efficienza a basso rumore e. I riduttori planetari sono caratterizzati da piccola dimensione, da coppia di torsione ad alto rendimento e da alta efficienza della trasmissione, finchè hanno questi requisiti.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
L'uso del sistema di tracciamento fotovoltaico dell'azionamento rotatorio può essere diviso in due tipi secondo il metodo di controllo
(1) controllo passivo. Gli inseguitori solari passivi contano tipicamente sulle forze dell'ambiente per creare un cambiamento nella densità fluida. Questo cambiamento fornisce una forza interna che è usata per fare le componenti seguire il sole.
(2) controllo attivo. Gli inseguitori solari attivi usano esternamente hanno fornito il potere ai circuiti di azionamento ed agli azionatori (motori, l'idraulica, ecc.) di fare le componenti seguire il sole. Il controllo ad anello aperto è un metodo d'inseguimento che non utilizza un sensore che direttamente percepisca la posizione del sole. Usa i calcoli matematici della posizione del sole (basata sull'ora, sulla data, sulla posizione, ecc.) per determinare dove l'inseguitore dovrebbe essere orientato di conseguenza e guidare la trasmissione dell'inseguitore.
