Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | 3 pollici |
|---|---|---|---|
| Rapporto di marce: | 31:1 | Coppia di torsione della potenza nominale: | 600 Nm |
| Tenuta della coppia di torsione: | 1500 Nm | Inclinazione della coppia di torsione: | 3000 Nm |
| Fori di montaggio: | 6*M6 | Colore standard: | RAL 9006 |
| Evidenziare: | Singolo azionamento di vuotamento di asse SE3,Singolo azionamento di vuotamento di asse del multi dente,SE3 che vuota Ring Drive |
||

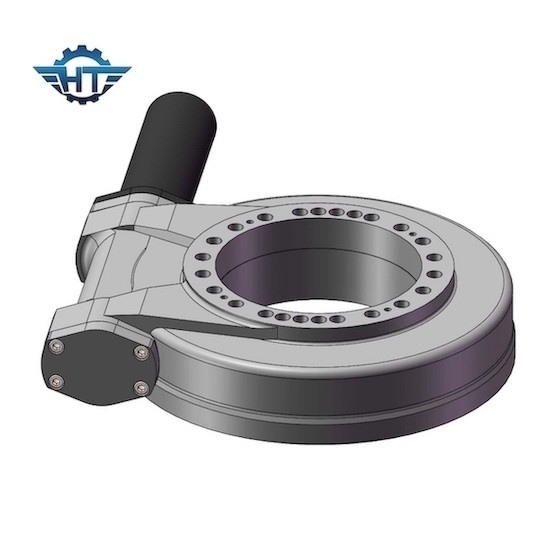

Piccoli sistemi di tracciamento di Slewng Ring Drive For Inlined Solar dell'ingranaggio a vite SE3
Piccola descrizione di Slewng Ring Drive
Il nostro azionamento di vuotamento è composto di alloggio, cuscinetto di vuotamento, sigillando, avvolgendo il verme ed altri accssories standard dell'hardware. Possiamo anche abbinare i generi differenti di motori quali i motori elettronici dell'ingranaggio planetario 12VDC o 24VDC, motori idraulici, che possono movimenti per il senso orario e ricambiare la rotazione di senso orario con la prestazione stabile e l'alta efficienza.
Vantaggi
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. una gamma girante da 360 gradi
3. Avvolgimento dell'interno dell'ingranaggio a vite continua
4. Multi contatto di dente per assicurare alto carico
5. Funzione autobloccante
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Nota: Per le dimensioni più dettagliate ed i parametri, riferisca prego ai nostri disegni di vendite.
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Applicazioni
Sistema di passivo passivo del sistema di tracciamento di azionamento di vuotamento dell'azionamento
Una pressione differenziale idraulica è usata guidare l'asse dell'inseguitore. La pressione differenziale è ottenuta dai gradienti termici differenti creati dalle tonalità differenti. L'inseguitore si muove per uguagliare questa pressione differenziale.
