Dettagli:
|
| Modello: | 9 pollici | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Efficienza: | 40% | MOTORE: | motore elettrico |
| Tipo: | Verticale montato | Applicazione: | Singolo sistema di tracciamento piano di asse |
| Precison: | 0,15 gradi | Servizio dell'OEM: | Disponibile |
| Evidenziare: | Singolo azionamento di vuotamento di asse dell'OEM,Azionamento di vuotamento di verticale del motore elettrico,Azionamento di vuotamento del motore dell'OEM |
||

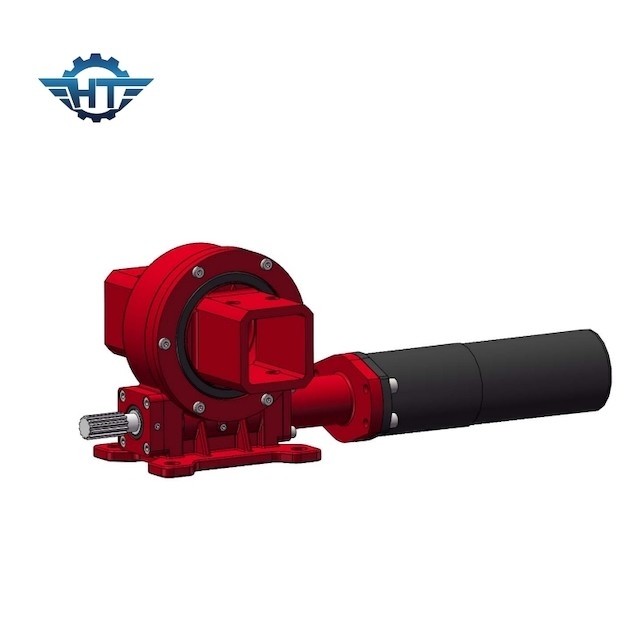

Il verticale VE9 ha montato gli azionamenti di vuotamento per sistema di tracciamento piano di asse del campo aperto il singolo
Descrizione inclusa dell'azionamento di vuotamento
Gli azionamenti chiusi di vuotamento possono essere divisi da accuratezza differente: tipo normale del contraccolpo, piccolo tipo del contraccolpo. Può anche essere diviso montando i metodi: tipo verticale, tipo doppio di asse. L'azionamento di vuotamento è basato sull'auto che chiude l'ingranaggio a vite a chiave con il forte momento di inclinazione e la funzione autobloccante statica. Il multi contatto di dente è progettato specialmente per determinare l'alto carico.
| Modello: | VE9 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 2250 N.m |
| Inclinazione della coppia di torsione di momento | 16 KN.m | Tenuta della coppia di torsione | 80 KN.m |
| Valutazione assiale statica | 60 KN | Valutazione radiale statica | 130 KN |
| Valutazione assiale dinamica | 30 KN | Valutazione radiale dinamica | 65 KN |
| Rapporto di marce | 61:1 | Efficienza | 40% |
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Inseguimento doppio di asse
l'Doppio-asse che segue, con due asce che si muovono allo stesso tempo, può essere raggiunto con due azionamenti orizzontali di vuotamento, o un azionamento di vuotamento di verticale-orizzontale per raggiungere l'inseguimento, che può assicurare che il pannello solare sia sempre perpendicolare ai raggi del sole, in modo dall'inseguimento di doppio-asse migliora l'efficienza della generazione di energia solare. Può essere aumentato di 35%-45%.
