Dettagli:
|
| Velocità: | 0~1 giri/min. | Applicazione: | antenna satellitare |
|---|---|---|---|
| MOTORE: | Motore elettrico, motore passo a passo | Classe del IP: | IP66 |
| Bulloni di attacco: | 6*M10 | Montaggio della specificazione: | 80mm |
| Foro del centro: | 65mm | Rapporto: | 31:1 |
| Evidenziare: | Azionamento dell'anello di vuotamento dell'antenna satellitare,Ring Drive di vuotamento 65mm,azionamento solare dell'inseguitore di 65mm |
||

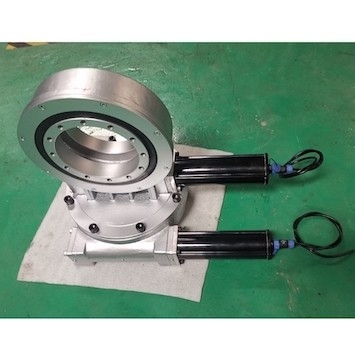

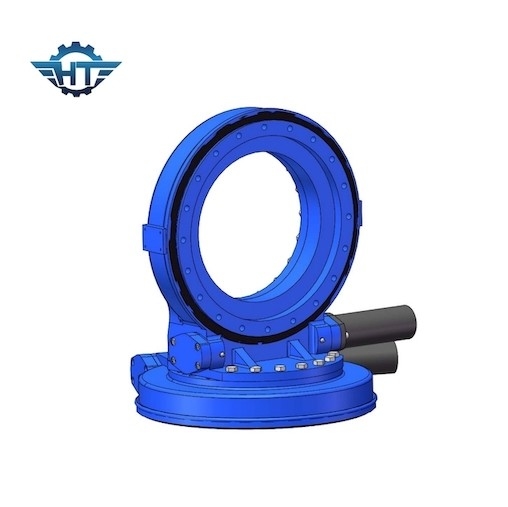

Asse doppio 3 pollici che vuotano azionamento con il motore planetario 24VDC per l'antenna satellitare
Descrizione di prodotto
L'azionamento di vuotamento del verme del macchinario di Hangtuo ha un'unità di azionamento ultra-compatta di vuotamento con estremamente densità di alto potere. Questa progettazione è particolarmente adatta a trasmettere le forze e le coppie di torsione estremamente alte negli spazi limitati dell'installazione. Gli ingranaggi a vite continua sono utilizzati in sterzi per le gru e le trasmissioni del veicolo pesante come pure costruzione, silvicoltura e macchinario agricolo. Per queste applicazioni specifiche, stiamo raffinando continuamente i nostri prodotti per massimizzare il trasferimento di coppia di torsione e per minimizzare i costi di mantenimento.
Parametri di prestazione di Slewing Drive del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) |
Carico assiale (kN) |
Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazioni
La base tradizionale dell'antenna satellitare è riparata ed alcuni satelliti altamente emozionanti hanno bisogno di una base della parte girevole dell'antenna satellitare che può girare a tempo guidare l'antenna satellitare per girare per mantenere la ricezione continua dei segnali satelliti. Installando l'azionamento di vuotamento sulla base, la base può trasformarsi in in una base dell'antenna di rotazione ed il nostro azionamento di vuotamento può anche essere fornito di motore velocità-regolabile, che permette che il sistema regoli arbitrariamente la velocità di rotazione all'interno della gamma di velocità, che è utile al fermo del segnale.
